Der unsichtbare Kern der Massenproduktion optischer AR-Wellenleiter: Wie Abgabesysteme Ausbeute und Bildgebungsgrenzen bestimmen

Innerhalb der Lieferkette für AR-Datenbrillen ist der optische Wellenleiter unbestritten das „Herz“ des Systems. Ganz gleich, ob es sich um leichte diffraktive Wellenleiter in Verbraucherqualität oder um kostengünstige geometrische Wellenleiter handelt, die Klarheit, Lichtdurchlässigkeit, Schlankheit und Gleichmäßigkeit der Abbildung des Endprodukts hängt fast ausschließlich von nachgelagerten Präzisionsfertigungsprozessen ab.

Während sich viele auf Wellenleitermaterialien, Nanoprägung und Waferverarbeitung konzentrieren, übersehen sie oft das Dosiersystem – einen Kernprozess, der den gesamten Weg vom rohen Wellenleitersubstrat bis zum fertigen Produkt umfasst. In führenden Produktionsstätten für Wellenleiter besteht die Dosierung nicht mehr nur aus dem Auftragen von Klebstoff; Es hat sich zu einem Präzisionsfertigungsprozess entwickelt, der sich durch Genauigkeit im Mikrometerbereich, visuelle Regelung im geschlossenen Regelkreis und algorithmische Kalibrierung auszeichnet. Dieser Prozess bestimmt direkt die Massenproduktionsausbeute, die Stabilität und die endgültigen Grenzen der Produktleistung.

Kurz gesagt: Die Obergrenze für die Abbildungsleistung von Wellenleitern wird gleichermaßen durch optisches Design und Präzisionsdosierung definiert.

Warum gibt es in Lichtwellenleiterfabriken eine „Null-Toleranz“-Politik gegenüber Dosierfehlern?

Im Gegensatz zu den strukturellen Dispensierungsprozessen, die in der Standard-Konsumelektronik zum Einsatz kommen, handelt es sich bei optischen Wellenleitern um hochpräzise optische Komponenten; Probleme wie Schwankungen der Klebstoffschichtdicke, Unebenheiten, Luftblasen, Klebstoffüberlauf oder Fehlausrichtung führen direkt zu irreversiblen optischen Mängeln.

Die zentralen Herausforderungen bei der Massenproduktion von Lichtwellenleitern konzentrieren sich auf den Dispensierprozess:

Abweichungen in der Dicke der Klebeschicht von mehr als 5 μm können zu einer Fehlausrichtung des optischen Pfads, Geisterbildern und Farbungleichmäßigkeiten führen;

Mikrobläschen in den Klebeschichten können Streulichtflecken, örtliche Ausfälle und eine verringerte Lichtdurchlässigkeit verursachen;

Eine ungleichmäßige Kantenversiegelung oder ein Überlaufen des Klebers, die den Lichtweg behindern, kann zu Lichtaustritt und Blendung führen und das visuelle Erlebnis bei der Verwendung im Freien erheblich beeinträchtigen;

Ungleichmäßige Belastungen beim Koppeln und Bonden machen das fertige Produkt sehr anfällig für Wellenleiterrisse oder Delaminationen, wenn es Stürzen oder Temperaturschwankungen ausgesetzt wird.

Aus diesem Grund haben führende Hersteller optischer Wellenleiter die manuelle Dosierung und standardmäßige 3-Achsen-Dosiergeräte längst zugunsten vollständig integrierter Systeme mit visuell gesteuerter Ausrichtung, Präzisionsdosierung im Mikrometerbereich und UV-Härtung abgeschafft und so eine durchgängige Automatisierung und standardisierte Prozesssteuerung erreicht.

Umfassende Umsetzung: Dosiersysteme in den sechs Kernprozessen der Lichtwellenleiterfertigung

Von der Verarbeitung der Lichtwellenleiter-Matrizen und der mehrschichtigen Laminierung bis hin zur optomechanischen Kopplung, der lichtabschirmenden Verpackung und der Endmontage sind Dosiersysteme ein integraler Bestandteil der gesamten Lichtwellenleiter-Produktionskette – von der Anfangs- über die Zwischen- bis zur Endphase – und machen diesen Prozess zu einem der Prozesse mit der höchsten Anzahl an Arbeitsstationen und den tiefgreifendsten Auswirkungen auf die Produktionslinie.

1. Zwischenschicht-Dispensierung für die mehrschichtige Laminierung optischer Wellenleiter (Kernbildgebungsverfahren)

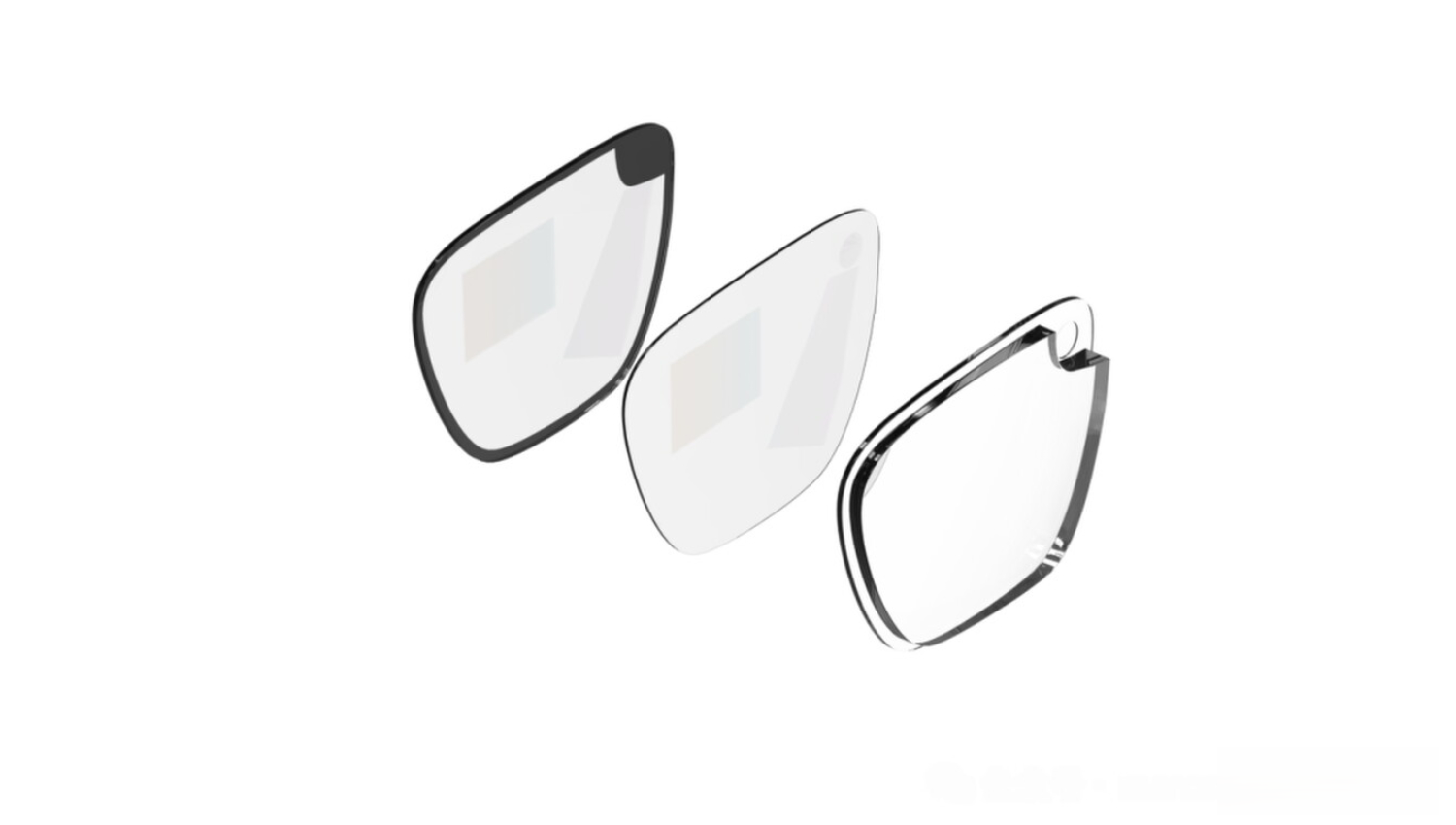

Array-optische Wellenleiter und mehrschichtige zusammengesetzte optische Wellenleiter basieren auf der Stapelung mehrerer Wellenleiterschichten für die optische Signalübertragung; Jegliche Luftspalte zwischen diesen Schichten würden die optische Leistung vollständig beeinträchtigen. Dieser Herstellungsschritt erfordert ein Präzisions-Dosiersystem, um eine ultradünne, gleichmäßige Klebstoffschicht zu erzeugen, wobei optischer UV-Klebstoff mit hohem Brechungsindex verwendet wird, um den Brechungsindex des optischen Pfads genau anzupassen.

Die Ausrüstung muss in der Lage sein, Klebstoff in Volumina im Nanolitermaßstab abzugeben und dabei Schichtdickenschwankungen bis auf 5 μm zu kontrollieren. Der Prozess muss eine völlig blasenfreie und gleichmäßige Klebeschicht gewährleisten – Luftspaltstörungen eliminieren und eine stabile Lichtübertragung gewährleisten – was für eine klare Abbildung in Lichtwellenleitern von grundlegender Bedeutung ist.

2. Präzises Kleben und Dispensieren für Wellenleiterlinsen und -rahmen

Das Verkleben und Befestigen von Lichtwellenleiterlinsen auf Kunststoff- oder Metallrahmen ist ein grundlegender Schritt in der Massenproduktion. Herkömmliche Dosiermethoden sind anfällig für Probleme wie Klebstoffüberlauf, Vertiefungen, Fehlausrichtung und ungleichmäßige Spannungsverteilung, die zu einer Verformung des Endprodukts und Bildverzerrungen führen können.

Automatisierte, bildgesteuerte Dosiersysteme nutzen CCD-Bildverarbeitung, um Passermarken automatisch zu erkennen und Positionsabweichungen dynamisch auszugleichen. Sie tragen den Klebstoff gleichmäßig entlang der Linsenkante auf und behalten dabei eine stabile Raupenbreite von 0,15–0,3 mm bei, um die Klebefestigkeit ohne optische Störungen auszugleichen und so Verformungsprobleme im Zusammenhang mit dem Klebevorgang zu vermeiden.

3. Verfahren zur lichtblockierenden Versiegelung (Tintenbeschichtung) der Wellenleiterkante

Der Hauptnachteil bei der Benutzererfahrung von AR-Lichtwellenleitern ist das Problem von Lichtverlust und Streulicht. Um dieses Problem zu lösen, wird im Herstellungsprozess ein schwarzer, UV-Licht blockierender Klebstoff eingesetzt, um die Wellenleiterkanten und nicht-optisch aktiven Bereiche vollständig abzudichten und so zu verhindern, dass Streulicht aus dem optischen Pfad entweicht.

Dieser Prozess erfordert eine außergewöhnliche Flexibilität der Ausrüstung und erfordert ein fünfachsiges Bewegungssteuerungssystem, das eine adaptive Dosierung entlang gekrümmter Oberflächen und unregelmäßiger Kanten ermöglicht. Die resultierende Klebeschicht ist gleichmäßig – frei von Brüchen oder Ansammlungen – und eliminiert effektiv Blendungen und Bildauswaschungen in Umgebungen mit hoher Helligkeit, während der Kontrast des AR-Displays deutlich verbessert wird.

4. Präzises Dosieren und Aushärten für optische Wellenleiter und optische Motorkopplung

Die optische Kopplung zwischen dem Wellenleiter und der optischen Micro-OLED- oder LCoS-Mikrodisplay-Engine ist ein entscheidender Prozess, der die Bildgenauigkeit bestimmt. Der branchenübliche Ansatz nutzt einen integrierten Prozess, der optische Ausrichtung, automatische Dosierung und UV-Härtung kombiniert.

Das Gerät verwendet zunächst eine Einstellplattform im Mikrometerbereich, um eine optimale Ausrichtung des optischen Pfads zu erreichen und die Position für maximale optische Leistungsübertragung zu fixieren. Anschließend wird ein optisch passender Klebstoff mit geringer Belastung präzise aufgetragen und mit UV-Licht schnell ausgehärtet, um die Baugruppe zu fixieren. Der gesamte Prozess erfordert keinen manuellen Eingriff, wodurch sichergestellt wird, dass es keine optische Pfadabweichung gibt und die Kopplungseffizienz maximiert wird, während Abbildungsverschiebungen durch Adhäsionsspannung verhindert werden – was ihn zu einem wesentlichen Prozess für die Massenproduktion hochwertiger optischer Wellenleiter macht.

5. Staub- und feuchtigkeitsdichte Ausgabe für Wellenleitermodule

Die interne optische Pfadstruktur von Lichtwellenleiterlinsen ist hochpräzise und anfällig für Schäden durch Staub und Feuchtigkeit, die zu hellen Flecken, dunklen Flecken oder Signaldämpfung führen können. Während der Modulverpackung sorgt ein Spendersystem für eine durchgehende Abdichtung zwischen dem Wellenleiter, der Montagehalterung und dem Gehäuse und schafft so eine vollständige Schutzbarriere.

Durch die Verwendung von optischen Klebstoffen mit geringer Flüchtigkeit und hoher Haftung, die die optischen Linsen nach dem Aushärten weder auslaugen noch korrodieren, verbessert das Verfahren effektiv die Produktausbeute und die Lebensdauer und macht die Module für anspruchsvolle Umgebungen wie Outdoor-Aktivitäten und Sport geeignet.

6. Modulverstärkung und stresspuffernde Abgabe

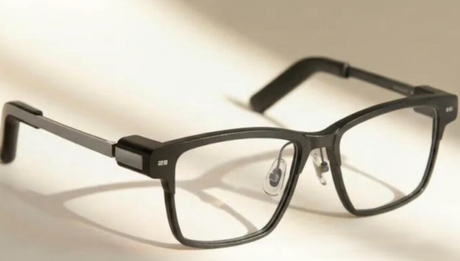

Als tragbare Geräte sind AR-Brillen häufig Biegungen, Stürzen und Temperaturschocks ausgesetzt. Dosiersysteme tragen puffernden und verstärkenden Klebstoff hochpräzise an kritischen Belastungspunkten des Lichtwellenleitermoduls auf; Dies gleicht Montagespannungen aus und verhindert Risse oder Delaminationen der Wellenleiterlinsen, die durch Druck oder Vibration verursacht werden, wodurch die Zuverlässigkeit und Haltbarkeit des Produkts erheblich verbessert wird.

Wie verändert die Präzisionsdosierung die Massenproduktionsmöglichkeiten für optische Wellenleiter?

In der Massenproduktion von Lichtwellenleitern haben sich Dosiersysteme weit über bloße „Verarbeitungsgeräte“ hinaus entwickelt; Sie dienen als Eckpfeiler für Qualität und Effizienz und lösen wirksam zahlreiche Probleme, die mit traditionellen Herstellungsmethoden verbunden sind.

1. Präzise Kontrolle zur Beseitigung optischer Mängel

Hochpräzise, ​​visiongesteuerte Dosiergeräte erreichen eine Wiederholgenauigkeit von ±0,01 mm und eine Dosiervolumentoleranz von ±1 %. Durch die Nutzung einer durchgängigen visuellen Kompensation mit geschlossenem Regelkreis beseitigt das System Probleme, die beim manuellen Auftragen häufig auftreten – wie ungleichmäßige Dicke, Klebstoffüberlauf und Fehlausrichtung – und verhindert so optische Defekte wie Geisterbilder, Lichtaustritt und Verzerrungen an der Quelle.

2. Kostensenkung und Effizienzsteigerung für die Massenproduktion

Die herkömmliche manuelle Dosierung ist auf die Erfahrung erfahrener Bediener angewiesen, was zu inkonsistenten Erträgen und einer begrenzten Produktionskapazität führt. Automatisierte Abgabesysteme ermöglichen einen kontinuierlichen, stabilen 24-Stunden-Betrieb; In Kombination mit einer schnellen UV-Härtung reduzieren sie die Verarbeitungszeit pro Einheit erheblich, sorgen für gleichbleibend hohe Erträge und senken effektiv die Kosten für Nacharbeit und Ausschuss.

3. Die Prozessstandardisierung stellt die Produktkonsistenz sicher

Durch den Einsatz von KI-Algorithmen und einer visualisierten Parametersteuerung sind Dosierwege, Klebstoffvolumen, Aushärtezeiten und Klebstoffschichtdicke quantifizierbar und rückverfolgbar; Dadurch werden Probleme im Zusammenhang mit Farbabweichungen von Charge zu Charge und Abbildungsdiskrepanzen gründlich gelöst und eine äußerst gleichbleibende Qualität für jeden einzelnen optischen Wellenleiter gewährleistet.

Branchentrend: Die Präzision der Dosierung bestimmt das AR-Brillenerlebnis der nächsten Generation

Da sich AR-Brillen hin zu leichteren, dünneren und höher auflösenden Designs weiterentwickeln, die den ganzen Tag über getragen und abgebildet werden können, und da die Herstellungsverfahren für optische Wellenleiter immer weiter voranschreiten, werden die Anforderungen an Dosiersysteme immer strenger.

Die Entwicklung der Präzisionsdosiertechnologie – angefangen bei der frühen Standard-Planardosierung bis hin zu modernen Funktionen wie der 3D-Konturverfolgungsdosierung, der Steuerung ultradünner Klebstoffschichten im Mikro-/Nanomaßstab, der Multimaterial-Gradientendosierung und integrierten Kopplungs- und Aushärtungsprozessen – verschiebt kontinuierlich die Grenzen der Abbildungsleistung optischer Wellenleiter.

Mit Blick auf die Zukunft wird sich die Kernwettbewerbsfähigkeit über optische Materialien und Design hinaus auf einen Wettbewerb um die Verfeinerung von Präzisionsfertigungsprozessen im Mikrometerbereich verlagern; In diesem Bereich sind Abgabesysteme ein entscheidender strategischer Vermögenswert.

Abschluss

Laien bewerten Lichtwellenleiter anhand von Material, Lichtdurchlässigkeit und Design;

Experten bewerten sie anhand von Dosierung, Herstellungsverfahren und Ausbeute.

Als unsichtbarer und dennoch zentraler Prozess in der Massenproduktion umfassen Präzisionsdosiersysteme den gesamten Arbeitsablauf – vom optischen Formen und Koppeln/Verpacken bis hin zur Schutzverstärkung. Durch die Aufrechterhaltung der Grundqualität der AR-Bildgebung mit Präzision im Mikrometerbereich dienen diese Systeme als kritische Infrastruktur, die die groß angelegte Kommerzialisierung von AR für Verbraucher ermöglicht.

Vor dem Hintergrund der rasanten Expansion der AR-Branche wird die kontinuierliche Weiterentwicklung der fortschrittlichen Ausgabetechnologie letztendlich intelligente Brillen von Geräten, die lediglich „funktionell“ sind, in Produkte verwandeln, die ein „hervorragendes Benutzererlebnis“ bieten.

Quelle: MARCOBEIJING
