แกนที่มองไม่เห็นของการผลิตจำนวนมากของท่อนำคลื่นแสง AR: ระบบจ่ายกำหนดขีดจำกัดผลผลิตและการถ่ายภาพอย่างไร

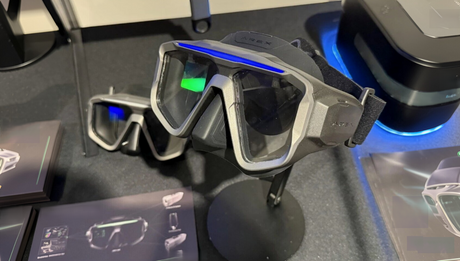

ภายในห่วงโซ่อุปทานของแว่นตาอัจฉริยะ AR ท่อนำคลื่นแสงถือเป็น 'หัวใจ' ของระบบอย่างไม่ต้องสงสัย ไม่ว่าจะต้องจัดการกับท่อนำคลื่นแบบเลี้ยวเบนระดับผู้บริโภคทั่วไปหรือท่อนำคลื่นทรงเรขาคณิตที่คุ้มค่า ความชัดเจน การส่งผ่านแสง ความบาง และความสม่ำเสมอในการถ่ายภาพของผลิตภัณฑ์ขั้นสุดท้ายจะขึ้นอยู่กับกระบวนการผลิตที่มีความแม่นยำขั้นปลายน้ำเกือบทั้งหมด

ในขณะที่หลายคนมุ่งเน้นไปที่วัสดุท่อนำคลื่น การประทับด้วยนาโน และการประมวลผลเวเฟอร์ พวกเขามักจะมองข้ามระบบการจ่าย ซึ่งเป็นกระบวนการหลักที่ครอบคลุมการเดินทางทั้งหมดตั้งแต่ซับสเตรตท่อนำคลื่นดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป ที่โรงงานผลิตท่อนำคลื่นชั้นนำ การจ่ายสารกาวไม่ใช่เรื่องง่ายอีกต่อไป ได้พัฒนาไปสู่กระบวนการผลิตที่มีความแม่นยำ โดยมีคุณลักษณะความแม่นยำระดับไมครอน การควบคุมแบบวงปิดด้วยภาพ และการสอบเทียบแบบอัลกอริธึม กระบวนการนี้จะกำหนดผลผลิตจำนวนมาก ความเสถียร และขีดจำกัดสูงสุดของประสิทธิภาพของผลิตภัณฑ์โดยตรง

กล่าวโดยย่อ: เพดานสำหรับประสิทธิภาพการถ่ายภาพท่อนำคลื่นถูกกำหนดอย่างเท่าเทียมกันโดยการออกแบบเชิงแสงและการจ่ายที่แม่นยำ

เหตุใดโรงงานท่อนำคลื่นแสงจึงมีนโยบาย 'ความทนทานเป็นศูนย์' สำหรับข้อผิดพลาดในการจ่าย

ท่อนำคลื่นแสงเป็นส่วนประกอบทางแสงที่มีความแม่นยำเป็นพิเศษ แตกต่างจากกระบวนการจ่ายโครงสร้างที่ใช้กับอุปกรณ์อิเล็กทรอนิกส์มาตรฐาน ปัญหาต่างๆ เช่น การเปลี่ยนแปลงความหนาของชั้นกาว ความไม่สม่ำเสมอ ฟองอากาศ กาวล้น หรือการเยื้องแนวทำให้เกิดข้อบกพร่องทางแสงที่ไม่สามารถย้อนกลับได้โดยตรง

ความท้าทายหลักในการผลิตท่อนำคลื่นแสงจำนวนมากนั้นกระจุกตัวอยู่ในกระบวนการจ่าย:

การเบี่ยงเบนของความหนาของชั้นกาวที่เกิน 5 μm สามารถนำไปสู่ความไม่ตรงแนวของเส้นทางแสง ภาพซ้อน และความไม่สม่ำเสมอของสี

ฟองอากาศขนาดเล็กภายในชั้นกาวอาจทำให้เกิดจุดแสงเล็ดลอด แสงดับเฉพาะที่ และลดการส่งผ่านแสง

การปิดผนึกขอบที่ไม่สม่ำเสมอหรือกาวล้นที่กีดขวางเส้นทางแสงอาจส่งผลให้เกิดการรั่วไหลของแสงและแสงสะท้อน ส่งผลเสียต่อประสบการณ์การมองเห็นอย่างรุนแรงในระหว่างการใช้งานกลางแจ้ง

ความเค้นที่ไม่สม่ำเสมอระหว่างการมีเพศสัมพันธ์และการยึดติดทำให้ผลิตภัณฑ์สำเร็จรูปมีความไวสูงต่อการแตกร้าวหรือการหลุดล่อนของท่อนำคลื่นเมื่อตกหล่นหรือความผันผวนของอุณหภูมิ

ด้วยเหตุนี้ ผู้ผลิตท่อนำคลื่นแสงชั้นนำจึงเลิกใช้อุปกรณ์จ่ายแบบแมนนวลและอุปกรณ์จ่ายแบบ 3 แกนมาตรฐานมานานแล้ว หันมาใช้ระบบที่บูรณาการเต็มรูปแบบซึ่งมีการจัดแนวตามการมองเห็น การจ่ายที่แม่นยำระดับไมครอน และการบ่มด้วยรังสียูวี ดังนั้นจึงบรรลุระบบอัตโนมัติแบบครบวงจรและการควบคุมกระบวนการที่ได้มาตรฐาน

การใช้งานที่ครอบคลุม: ระบบจ่ายในกระบวนการหลักหกกระบวนการของการผลิตท่อนำคลื่นแสง

ตั้งแต่การประมวลผลแม่พิมพ์ท่อนำคลื่นแบบออปติคอลและการเคลือบหลายชั้นไปจนถึงข้อต่อออปโตเมคานิกส์ บรรจุภัณฑ์ป้องกันแสง และการประกอบขั้นสุดท้าย ระบบการจ่ายเป็นส่วนสำคัญของห่วงโซ่การผลิตท่อนำคลื่นแบบออพติคัลทั้งหมด ซึ่งครอบคลุมขั้นตอนเริ่มต้น ขั้นกลาง และขั้นสุดท้าย ทำให้เป็นหนึ่งในกระบวนการที่มีเวิร์กสเตชันจำนวนมากที่สุดและมีผลกระทบอย่างลึกซึ้งที่สุดต่อสายการผลิต

1. การจ่ายแบบหลายชั้นสำหรับการเคลือบหลายชั้นของท่อนำคลื่นแสง (กระบวนการสร้างภาพหลัก)

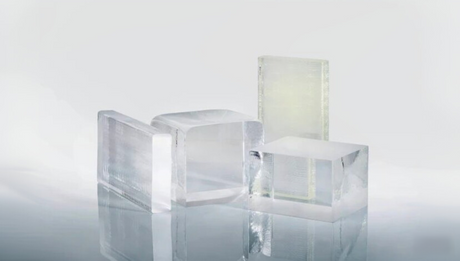

ท่อนำคลื่นแสงแบบอาร์เรย์และท่อนำคลื่นแสงคอมโพสิตหลายชั้นอาศัยการซ้อนกันของชั้นท่อนำคลื่นหลายชั้นสำหรับการส่งสัญญาณแสง ช่องว่างอากาศระหว่างชั้นเหล่านี้จะส่งผลต่อประสิทธิภาพการมองเห็นโดยสิ้นเชิง ขั้นตอนการผลิตนี้ต้องใช้ระบบการจ่ายที่แม่นยำเพื่อสร้างชั้นกาวที่บางเป็นพิเศษและสม่ำเสมอ โดยใช้กาว UV แบบออปติคัลที่มีการหักเหของแสงสูงเพื่อให้ตรงกับดัชนีการหักเหของเส้นทางแสงอย่างแม่นยำ

อุปกรณ์จะต้องมีความสามารถในการจ่ายกาวในปริมาณนาโนลิตรในขณะที่ควบคุมการเปลี่ยนแปลงความหนาของชั้นให้อยู่ภายใน 5 μm กระบวนการนี้จะต้องรับประกันชั้นกาวที่ปราศจากฟองและสม่ำเสมอ โดยขจัดการรบกวนของช่องว่างอากาศและรับประกันการส่งผ่านแสงที่เสถียร ซึ่งเป็นพื้นฐานในการบรรลุการถ่ายภาพที่ชัดเจนในท่อนำคลื่นแสง

2. การติดและการจ่ายที่แม่นยำสำหรับเลนส์และกรอบท่อนำคลื่น

การติดและการยึดเลนส์นำคลื่นแบบออปติคัลเข้ากับกรอบพลาสติกหรือโลหะเป็นขั้นตอนพื้นฐานในการผลิตจำนวนมาก วิธีการจ่ายแบบดั้งเดิมมีแนวโน้มที่จะเกิดปัญหาต่างๆ เช่น กาวล้น รอยเยื้อง การวางแนวที่ไม่ตรง และการกระจายความเค้นที่ไม่สม่ำเสมอ ซึ่งอาจนำไปสู่การเสียรูปของผลิตภัณฑ์สำเร็จรูปและการบิดเบือนของภาพ

ระบบการจ่ายด้วยการมองเห็นแบบอัตโนมัติใช้การมองเห็นแบบ CCD เพื่อระบุเครื่องหมายที่ไว้วางใจได้โดยอัตโนมัติ และชดเชยการเบี่ยงเบนตำแหน่งแบบไดนามิก พวกเขาติดกาวอย่างสม่ำเสมอตามขอบเลนส์ โดยรักษาความกว้างของขอบเลนส์ที่ 0.15–0.3 มม. ให้คงที่ เพื่อรักษาสมดุลของความแข็งแรงในการยึดเกาะโดยไม่มีการรบกวนทางแสงเป็นศูนย์ จึงช่วยขจัดปัญหาการเสียรูปที่เกี่ยวข้องกับกระบวนการติดกาว

3. กระบวนการปิดผนึกปิดกั้นแสง (การเคลือบหมึก) Waveguide Edge

ข้อเสียเปรียบหลักในประสบการณ์ผู้ใช้ของท่อนำคลื่นแสง AR คือปัญหาของแสงรั่วและแสงเล็ดลอด เพื่อแก้ไขปัญหานี้ กระบวนการผลิตใช้กาวปิดกั้นแสง UV สีดำเพื่อปิดผนึกขอบท่อนำคลื่นและพื้นที่ที่ไม่ใช่ออพติคอลอย่างเต็มที่ เพื่อป้องกันไม่ให้แสงเล็ดลอดออกไปจากเส้นทางแสง

กระบวนการนี้ต้องการความยืดหยุ่นของอุปกรณ์เป็นพิเศษ โดยต้องมีระบบควบคุมการเคลื่อนไหวห้าแกนที่สามารถจ่ายแบบปรับได้ตามพื้นผิวโค้งและขอบที่ไม่ปกติ ชั้นกาวที่ได้นั้นมีความสม่ำเสมอ ไม่มีการแตกหักหรือการสะสม กำจัดแสงจ้าและการซีดจางของภาพได้อย่างมีประสิทธิภาพในสภาพแวดล้อมที่มีความสว่างสูง ในขณะเดียวกันก็เพิ่มคอนทราสต์ของจอแสดงผล AR อย่างมีนัยสำคัญ

4. การจ่ายและการบ่มที่แม่นยำสำหรับท่อนำคลื่นแสงและข้อต่อเครื่องยนต์แบบออปติคอล

การมีเพศสัมพันธ์ทางแสงระหว่างท่อนำคลื่นกับกลไกออปติคัลไมโครจอแสดงผล Micro-OLED หรือ LCoS เป็นกระบวนการที่สำคัญที่กำหนดความแม่นยำในการถ่ายภาพ แนวทางมาตรฐานอุตสาหกรรมใช้กระบวนการบูรณาการที่ผสมผสานการจัดตำแหน่งด้วยแสง การจ่ายแบบอัตโนมัติ และการบ่มด้วยรังสียูวี

ก่อนอื่น อุปกรณ์จะใช้แพลตฟอร์มการปรับระดับไมครอนเพื่อให้เกิดการจัดตำแหน่งเส้นทางแสงที่เหมาะสมที่สุด และล็อคตำแหน่งเพื่อการส่งผ่านพลังงานแสงสูงสุด จากนั้นจะจ่ายกาวจับคู่แสงความเค้นต่ำอย่างแม่นยำ และบ่มอย่างรวดเร็วด้วยแสงยูวีเพื่อประกอบชิ้นส่วน กระบวนการทั้งหมดไม่จำเป็นต้องมีการแทรกแซงด้วยตนเอง เพื่อให้มั่นใจว่ามีการเบี่ยงเบนของเส้นทางแสงเป็นศูนย์ และเพิ่มประสิทธิภาพการเชื่อมต่อสูงสุด ในขณะเดียวกันก็ป้องกันการเปลี่ยนแปลงของการถ่ายภาพที่เกิดจากความเครียดจากการยึดเกาะ ทำให้เป็นกระบวนการสำคัญสำหรับการผลิตท่อนำคลื่นแสงระดับไฮเอนด์จำนวนมาก

5. การจ่ายแบบป้องกันฝุ่นและความชื้นสำหรับโมดูลท่อนำคลื่น

โครงสร้างเส้นทางแสงภายในของเลนส์นำคลื่นแบบออปติคอลมีความแม่นยำสูงและไวต่อความเสียหายจากฝุ่นและความชื้น ซึ่งอาจทำให้เกิดจุดสว่าง จุดมืด หรือการลดทอนสัญญาณ ในระหว่างการบรรจุโมดูล ระบบจ่ายจะใช้การปิดผนึกอย่างต่อเนื่องระหว่างท่อนำคลื่น ตัวยึดสำหรับติดตั้ง และตัวเครื่อง เพื่อสร้างเกราะป้องกันที่สมบูรณ์

ด้วยการใช้กาวออปติกที่มีการยึดเกาะสูงซึ่งมีความผันผวนต่ำซึ่งไม่ชะล้างหรือกัดกร่อนเลนส์ออพติคอลหลังจากการบ่ม กระบวนการนี้ช่วยเพิ่มผลผลิตของผลิตภัณฑ์และอายุการใช้งานได้อย่างมีประสิทธิภาพ ทำให้โมดูลเหมาะสำหรับสภาพแวดล้อมที่ต้องการ เช่น กิจกรรมกลางแจ้งและกีฬา

6. การเสริมแรงโมดูลและการจ่ายบัฟเฟอร์ความเครียด

เนื่องจากอุปกรณ์สวมใส่ แว่นตา AR มักถูกโค้งงอ ตกหล่น และช็อกจากความร้อน ระบบจ่ายใช้การบัฟเฟอร์และกาวเสริมแรงด้วยความแม่นยำสูงที่จุดความเค้นวิกฤตบนโมดูลท่อนำคลื่นแบบออปติคัล ซึ่งจะช่วยปรับสมดุลความเครียดในการประกอบและป้องกันการแตกร้าวหรือการหลุดล่อนของเลนส์ท่อนำคลื่นที่เกิดจากการบีบอัดหรือการสั่นสะเทือน จึงช่วยเพิ่มความน่าเชื่อถือและความทนทานของผลิตภัณฑ์ได้อย่างมาก

การจ่ายที่แม่นยำจะปรับโฉมความสามารถในการผลิตจำนวนมากสำหรับท่อนำคลื่นแบบออปติคัลอย่างไร

ในการผลิตท่อนำคลื่นแสงจำนวนมาก ระบบจ่ายมีการพัฒนาไปไกลกว่าแค่ 'อุปกรณ์การประมวลผล'; โดยทำหน้าที่เป็นรากฐานที่สำคัญสำหรับคุณภาพและประสิทธิภาพ โดยสามารถแก้ไขจุดบกพร่องหลายประการที่เกี่ยวข้องกับวิธีการผลิตแบบดั้งเดิมได้อย่างมีประสิทธิภาพ

1. การควบคุมที่แม่นยำเพื่อขจัดข้อบกพร่องด้านการมองเห็น

อุปกรณ์จ่ายยาที่มีระบบนำทางด้วยการมองเห็นความแม่นยำสูง มีความสามารถในการทำซ้ำ ±0.01 มม. และพิกัดความเผื่อของปริมาตรในการจ่าย ±1% ด้วยการใช้การชดเชยการมองเห็นแบบวงปิดจากต้นทางถึงปลายทาง ระบบจะขจัดปัญหาทั่วไปของการจ่ายแบบแมนนวล เช่น ความหนาไม่สม่ำเสมอ กาวล้น และการวางแนวที่ไม่ตรง ดังนั้นจึงป้องกันข้อบกพร่องทางแสง เช่น ภาพซ้อน แสงรั่ว และการบิดเบือนที่แหล่งกำเนิด

2. การลดต้นทุนและประสิทธิภาพที่เพิ่มขึ้นสำหรับการผลิตจำนวนมาก

การจ่ายด้วยมือแบบดั้งเดิมต้องอาศัยประสบการณ์ของผู้ปฏิบัติงานที่มีทักษะ ส่งผลให้ผลผลิตไม่สอดคล้องกันและกำลังการผลิตมีจำกัด ระบบจ่ายยาอัตโนมัติช่วยให้สามารถทำงานได้อย่างต่อเนื่องและเสถียรตลอด 24 ชั่วโมง เมื่อรวมกับการบ่มด้วยแสง UV อย่างรวดเร็ว จะช่วยลดเวลาการประมวลผลต่อหน่วยได้อย่างมาก รักษาอัตราผลตอบแทนที่สูงอย่างสม่ำเสมอ และลดต้นทุนที่เกี่ยวข้องกับการทำงานซ้ำและเศษเหล็กได้อย่างมีประสิทธิภาพ

3. การกำหนดมาตรฐานกระบวนการทำให้มั่นใจในความสอดคล้องของผลิตภัณฑ์

การใช้ประโยชน์จากอัลกอริธึม AI และการควบคุมพารามิเตอร์ด้วยภาพ เส้นทางการจ่าย ปริมาตรของกาว เวลาในการบ่ม และความหนาของชั้นกาว ทั้งหมดนี้สามารถวัดปริมาณและตรวจสอบย้อนกลับได้ ซึ่งช่วยแก้ไขปัญหาเกี่ยวกับความแปรผันของสีแบบแบตช์ต่อแบทช์และความคลาดเคลื่อนของภาพได้อย่างละเอียด ทำให้มั่นใจได้ถึงคุณภาพที่สม่ำเสมอสูงสำหรับท่อนำคลื่นแสงทุกอัน

แนวโน้มอุตสาหกรรม: ความแม่นยำในการจ่ายกำหนดประสบการณ์แว่นตา AR ยุคถัดไป

เนื่องจากแว่นตา AR พัฒนาไปสู่การออกแบบที่เบากว่า บางกว่า และมีความละเอียดสูงกว่า ซึ่งสามารถสวมใส่และถ่ายภาพได้ตลอดทั้งวัน และในขณะที่กระบวนการผลิตท่อนำคลื่นแบบออปติคัลก้าวหน้าต่อไป ข้อกำหนดสำหรับระบบจ่ายยาก็เริ่มเข้มงวดมากขึ้น

วิวัฒนาการของเทคโนโลยีการจ่ายที่แม่นยำ ตั้งแต่การจ่ายแบบระนาบมาตรฐานในช่วงต้นไปจนถึงความสามารถสมัยใหม่ เช่น การจ่ายตามรูปร่าง 3 มิติ การควบคุมชั้นกาวระดับไมโคร/นาโนที่บางพิเศษ การจ่ายไล่ระดับวัสดุหลายวัสดุ และกระบวนการบ่มแบบคัปปลิ้งแบบบูรณาการ กำลังผลักดันขอบเขตของประสิทธิภาพการถ่ายภาพท่อนำคลื่นแสงอย่างต่อเนื่อง

เมื่อมองไปข้างหน้า เมื่อท่อนำคลื่นแบบออปติคัลแบบเลี้ยวเบนได้รับการยอมรับอย่างกว้างขวาง และแว่นตา AR ระดับผู้บริโภคก็มีการเปิดตัวในตลาดอย่างกว้างขวาง ความสามารถในการแข่งขันหลักจะเปลี่ยนไปไกลกว่าวัสดุออพติคัลและการออกแบบ ไปสู่การแข่งขันด้านการปรับแต่งในกระบวนการผลิตที่มีความแม่นยำระดับไมครอน ในเวทีนี้ ระบบการจ่ายทำหน้าที่เป็นทรัพย์สินเชิงกลยุทธ์ที่สำคัญ

บทสรุป

คนทั่วไปประเมินท่อนำคลื่นแสงโดยพิจารณาจากวัสดุ การส่งผ่านแสง และการออกแบบ

ผู้เชี่ยวชาญจะประเมินสิ่งเหล่านี้ตามการจ่าย กระบวนการผลิต และอัตราผลผลิต

เนื่องจากเป็นกระบวนการหลักที่มองไม่เห็นในการผลิตจำนวนมาก ระบบการจ่ายที่แม่นยำจึงครอบคลุมขั้นตอนการทำงานทั้งหมด ตั้งแต่การขึ้นรูปด้วยแสงและการเชื่อมต่อ/บรรจุภัณฑ์ ไปจนถึงการเสริมความแข็งแรงในการป้องกัน ด้วยการรักษาบรรทัดฐานของคุณภาพการถ่ายภาพ AR ด้วยความแม่นยำระดับไมครอน ระบบเหล่านี้จึงทำหน้าที่เป็นโครงสร้างพื้นฐานที่สำคัญที่ช่วยให้สามารถใช้งาน AR ระดับผู้บริโภคในเชิงพาณิชย์ในวงกว้างได้

ท่ามกลางการขยายตัวอย่างรวดเร็วของอุตสาหกรรม AR วิวัฒนาการอย่างต่อเนื่องของเทคโนโลยีการจ่ายขั้นสูงจะเปลี่ยนแว่นตาอัจฉริยะจากอุปกรณ์ที่ 'ใช้งานได้' เพียงอย่างเดียว ให้กลายเป็นผลิตภัณฑ์ที่มอบ 'ประสบการณ์ผู้ใช้ที่ยอดเยี่ยม' ในท้ายที่สุด

ที่มา: MARCOBEIJING
