Il nucleo invisibile della produzione di massa delle guide d'onda ottiche AR: in che modo i sistemi di erogazione determinano la resa e i limiti di imaging
Visualizzazioni: 0 Autore: Editor del sito Orario di pubblicazione: 2026-07-11 Origine: Sito
All'interno della filiera degli occhiali intelligenti AR, la guida d'onda ottica è indiscutibilmente il 'cuore' del sistema. Che si tratti di guide d'onda diffrattive leggere e di livello consumer o di guide d'onda geometriche economiche, la chiarezza, la trasmissione della luce, la sottigliezza e l'uniformità dell'immagine del prodotto finale dipendono quasi interamente dai processi di produzione di precisione a valle.
Sebbene molti si concentrino sui materiali per guide d'onda, sul nano-imprinting e sulla lavorazione dei wafer, spesso trascurano il sistema di erogazione, un processo fondamentale che abbraccia l'intero viaggio dal substrato grezzo della guida d'onda al prodotto finito. Nei principali impianti di produzione di guide d'onda, l'erogazione non è più una semplice questione di applicazione dell'adesivo; si è evoluto in un processo di produzione di precisione caratterizzato da accuratezza a livello di micron, controllo visivo a circuito chiuso e calibrazione algoritmica. Questo processo determina direttamente le rese della produzione di massa, la stabilità e i limiti ultimi delle prestazioni del prodotto.
In breve: il limite massimo per le prestazioni di imaging della guida d'onda è definito in egual misura dal design ottico e dall'erogazione di precisione.
Perché le fabbriche di guide d'onda ottiche adottano una politica di 'tolleranza zero' per gli errori di erogazione?
A differenza dei processi di erogazione strutturale utilizzati per l'elettronica di consumo standard, le guide d'onda ottiche sono componenti ottici ultraprecisi; problemi quali variazioni dello spessore dello strato adesivo, irregolarità, bolle d'aria, fuoriuscita di adesivo o disallineamento causano direttamente difetti ottici irreversibili.
Le sfide principali nella produzione di massa di guide d'onda ottiche sono concentrate nel processo di erogazione:
Deviazioni nello spessore dello strato adesivo superiori a 5 μm possono portare a un disallineamento del percorso ottico, immagini fantasma e irregolarità del colore;
Le microbolle all'interno degli strati adesivi possono causare punti luminosi parassiti, oscuramenti localizzati e ridotta trasmissione della luce;
La sigillatura irregolare dei bordi o la fuoriuscita di adesivo che ostruisce il percorso della luce possono provocare perdite di luce e abbagliamento, compromettendo gravemente l'esperienza visiva durante l'uso all'aperto;
Lo stress irregolare durante l'accoppiamento e l'incollaggio rende il prodotto finito altamente suscettibile alla rottura o alla delaminazione della guida d'onda se sottoposto a cadute o sbalzi di temperatura.
Di conseguenza, i principali produttori di guide d'onda ottiche hanno da tempo eliminato gradualmente l'erogazione manuale e le apparecchiature di erogazione standard a 3 assi a favore di sistemi completamente integrati con allineamento guidato dalla visione, erogazione di precisione a livello di micron e polimerizzazione UV, ottenendo così un'automazione end-to-end e un controllo di processo standardizzato.
Implementazione completa: sistemi di erogazione nei sei processi principali della produzione di guide d'onda ottiche
Dalla lavorazione dello stampo della guida d'onda ottica e la laminazione multistrato all'accoppiamento optomeccanico, all'imballaggio di schermatura della luce e all'assemblaggio finale, i sistemi di erogazione sono parte integrante dell'intera catena di produzione della guida d'onda ottica, coprendo le fasi iniziale, intermedia e finale, rendendo questo uno dei processi con il maggior numero di stazioni di lavoro e l'impatto più profondo sulla linea di produzione.

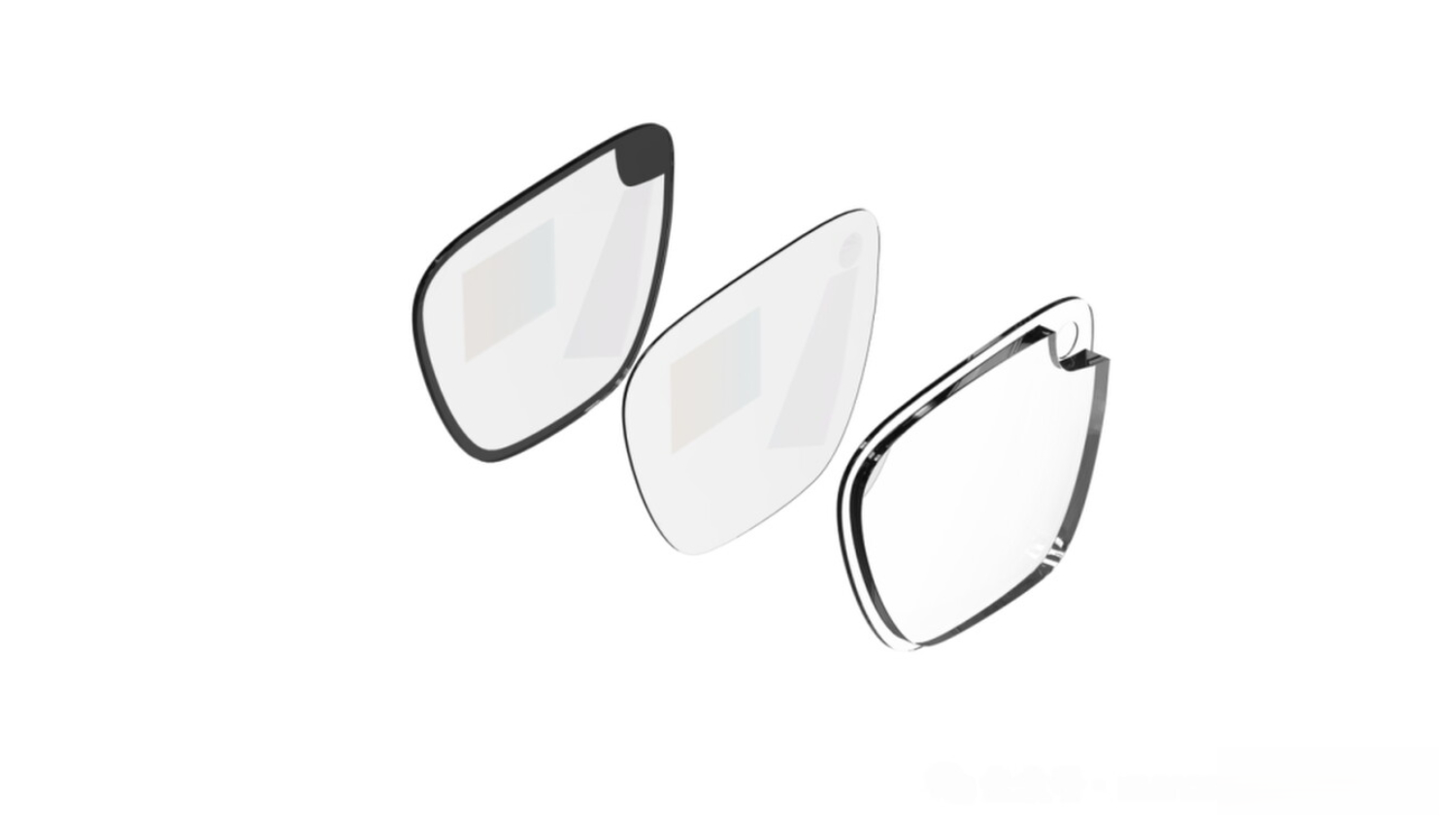

Erogazione di interstrati per laminazione multistrato di guida d'onda ottica (processo di imaging del nucleo)
Le guide d'onda ottiche in serie e le guide d'onda ottiche composite multistrato si basano sull'impilamento di più strati di guide d'onda per la trasmissione del segnale ottico; eventuali spazi d'aria tra questi strati comprometterebbero completamente le prestazioni ottiche. Questa fase di produzione richiede un sistema di erogazione di precisione per creare uno strato adesivo ultrasottile e uniforme, utilizzando adesivo UV ottico ad alto indice di rifrazione per corrispondere esattamente all'indice di rifrazione del percorso ottico.
L'apparecchiatura deve essere in grado di erogare adesivo in volumi su scala nanolitica, controllando al contempo le variazioni dello spessore dello strato entro 5 μm. Il processo deve garantire uno strato adesivo completamente privo di bolle e uniforme, eliminando le interferenze del traferro e garantendo una trasmissione della luce stabile, che è fondamentale per ottenere immagini nitide nelle guide d'onda ottiche.
Incollaggio ed erogazione di precisione per lenti e montature a guida d'onda
L'incollaggio e il fissaggio delle lenti della guida d'onda ottica su montature in plastica o metallo è un passaggio fondamentale nella produzione di massa. I metodi di erogazione convenzionali sono soggetti a problemi quali traboccamento di adesivo, segni di rientranza, disallineamento e distribuzione non uniforme delle sollecitazioni, che possono portare alla deformazione del prodotto finito e alla distorsione dell'immagine.
I sistemi di erogazione automatizzati guidati dalla visione utilizzano la visione CCD per identificare automaticamente i fiducial mark e compensare dinamicamente le deviazioni di posizione. Applicano l'adesivo in modo uniforme lungo il bordo della lente, mantenendo una larghezza stabile del cordone di 0,15–0,3 mm, per bilanciare la forza di adesione con zero interferenze ottiche, eliminando così i problemi di deformazione associati al processo di incollaggio.
Processo di sigillatura con blocco della luce del bordo della guida d'onda (rivestimento con inchiostro).
Lo svantaggio principale nell’esperienza utente delle guide d’onda ottiche AR è il problema della perdita di luce e della luce diffusa. Per risolvere questo problema, il processo di produzione impiega un adesivo nero che blocca la luce UV per sigillare completamente i bordi della guida d'onda e le aree attive non ottiche, impedendo così alla luce diffusa di fuoriuscire dal percorso ottico.
Questo processo richiede un'eccezionale flessibilità delle apparecchiature, richiedendo un sistema di controllo del movimento a cinque assi in grado di erogare in modo adattivo lungo superfici curve e bordi irregolari. Lo strato adesivo risultante è uniforme, privo di rotture o accumuli, eliminando efficacemente i riflessi e lo sbiadimento delle immagini in ambienti ad alta luminosità, migliorando significativamente il contrasto del display AR.
Erogazione e polimerizzazione di precisione per guide d'onda ottiche e accoppiamenti di motori ottici
L'accoppiamento ottico tra la guida d'onda e il motore ottico del micro-display Micro-OLED o LCoS è un processo critico che determina la precisione dell'immagine. L'approccio standard del settore impiega un processo integrato che combina allineamento ottico, erogazione automatizzata e polimerizzazione UV.
L'apparecchiatura utilizza innanzitutto una piattaforma di regolazione a livello di micron per ottenere un allineamento ottimale del percorso ottico e bloccarlo nella posizione per la massima trasmissione della potenza ottica; quindi eroga con precisione un adesivo di corrispondenza ottica a basso stress e lo polimerizza rapidamente con luce UV per fissare l'assemblaggio. L'intero processo non richiede alcun intervento manuale, garantendo una deviazione del percorso ottico pari a zero e massimizzando l'efficienza di accoppiamento, prevenendo al contempo spostamenti dell'immagine causati dallo stress adesivo, rendendolo un processo essenziale per la produzione di massa di guide d'onda ottiche di fascia alta.
Erogazione a prova di polvere e umidità per moduli guida d'onda
La struttura del percorso ottico interno delle lenti della guida d'onda ottica è estremamente precisa e suscettibile ai danni causati da polvere e umidità, che possono causare punti luminosi, punti scuri o attenuazione del segnale. Durante l'imballaggio del modulo, un sistema di erogazione applica una sigillatura continua tra la guida d'onda, la staffa di montaggio e l'alloggiamento, creando una barriera protettiva completa.
Utilizzando adesivi ottici a bassa volatilità e ad alta adesione che non liscivano né corrodono le lenti ottiche dopo la polimerizzazione, il processo migliora efficacemente la resa del prodotto e la durata di servizio, rendendo i moduli adatti ad ambienti impegnativi come attività all'aperto e sport.
Rinforzo del modulo e distribuzione dello stress-buffering
In quanto dispositivi indossabili, gli occhiali AR sono spesso soggetti a flessioni, cadute e shock termici. I sistemi di erogazione applicano adesivo tampone e rinforzante con elevata precisione nei punti di sollecitazione critici sul modulo della guida d'onda ottica; questo bilancia le sollecitazioni di assemblaggio e previene la rottura o la delaminazione delle lenti della guida d'onda causate da compressione o vibrazione, migliorando così in modo significativo l'affidabilità e la durata del prodotto.
In che modo l'erogazione di precisione rimodella le capacità di produzione di massa delle guide d'onda ottiche?
Nella produzione di massa di guide d'onda ottiche, i sistemi di erogazione si sono evoluti ben oltre le semplici 'apparecchiature di trattamento'; fungono da pietra angolare per qualità ed efficienza, risolvendo efficacemente numerosi punti critici associati ai metodi di produzione tradizionali.
Controllo di precisione per eliminare i difetti ottici
Le apparecchiature di erogazione guidate dalla visione ad alta precisione raggiungono una ripetibilità di ±0,01 mm e una tolleranza del volume di erogazione di ±1%. Utilizzando la compensazione visiva end-to-end a circuito chiuso, il sistema elimina i problemi comuni all'erogazione manuale, come spessore non uniforme, traboccamento di adesivo e disallineamento, prevenendo così difetti ottici come immagini fantasma, perdite di luce e distorsioni alla fonte.
Riduzione dei costi e aumento di efficienza per la produzione di massa
La distribuzione manuale tradizionale si basa sull’esperienza di operatori esperti, il che porta a rese incoerenti e a una capacità produttiva limitata. I sistemi di erogazione automatizzata consentono un funzionamento continuo e stabile 24 ore su 24; se combinati con la rapida essiccazione UV, riducono significativamente i tempi di lavorazione per unità, mantengono rendimenti costantemente elevati e riducono efficacemente i costi associati alla rilavorazione e agli scarti.
La standardizzazione dei processi garantisce la coerenza del prodotto
Sfruttando gli algoritmi AI e il controllo dei parametri visualizzati, i percorsi di erogazione, il volume dell'adesivo, i tempi di polimerizzazione e lo spessore dello strato adesivo sono tutti quantificabili e tracciabili; ciò risolve completamente i problemi relativi alle variazioni di colore da lotto a lotto e alle discrepanze nell'immagine, garantendo una qualità altamente uniforme per ogni singola guida d'onda ottica.
Tendenza del settore: la precisione di erogazione determina l'esperienza degli occhiali AR di prossima generazione
Poiché gli occhiali AR si evolvono verso design più leggeri, più sottili e con una risoluzione più elevata, in grado di essere indossati e sottoposti a imaging per tutto il giorno, e poiché i processi di produzione delle guide d'onda ottiche continuano ad avanzare, i requisiti per i sistemi di erogazione stanno diventando sempre più rigorosi.
L'evoluzione della tecnologia di erogazione di precisione, che spazia dalla prima erogazione planare standard alle funzionalità moderne come l'erogazione 3D che segue il contorno, il controllo dello strato adesivo ultrasottile su micro/nanoscala, l'erogazione a gradiente multi-materiale e i processi di accoppiamento-polimerizzazione integrati, sta continuamente spingendo i limiti delle prestazioni di imaging della guida d'onda ottica.
Guardando al futuro, man mano che le guide d’onda ottiche diffrattive raggiungono l’adozione di massa e gli occhiali AR di livello consumer vedono un’ampia diffusione sul mercato, la competitività principale si sposterà oltre i materiali ottici e la progettazione verso un contesto di perfezionamento dei processi produttivi di precisione a livello micron; in questo ambito, i sistemi di erogazione rappresentano una risorsa strategica fondamentale.
Conclusione
I non addetti ai lavori valutano le guide d'onda ottiche in base ai materiali, alla trasmissione della luce e al design;
Gli esperti li valutano in base all'erogazione, ai processi di produzione e ai tassi di resa.
Essendo il processo invisibile ma fondamentale nella produzione di massa, i sistemi di erogazione di precisione coprono l'intero flusso di lavoro, dallo stampaggio ottico e dall'accoppiamento/imballaggio al rinforzo protettivo. Sostenendo la linea di base della qualità dell’imaging AR con precisione a livello di micron, questi sistemi fungono da infrastruttura critica che consente la commercializzazione su larga scala di AR di livello consumer.
Nel contesto della rapida espansione del settore AR, la continua evoluzione della tecnologia di erogazione avanzata trasformerà infine gli occhiali intelligenti da dispositivi meramente 'funzionali' in prodotti che offrono una 'superba esperienza utente'.
Fonte: MARCOBEIJING
