AR Optik Dalga Kılavuzu Seri Üretiminin Görünmez Çekirdeği: Dağıtım Sistemleri Verimi ve Görüntüleme Sınırlarını Nasıl Belirler?

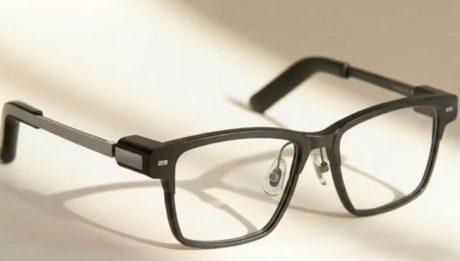

AR akıllı gözlük tedarik zincirinde optik dalga kılavuzu tartışmasız sistemin 'kalbi'dir. İster hafif, tüketici sınıfı kırınımlı dalga kılavuzları ister uygun maliyetli geometrik dalga kılavuzları olsun, son ürünün netliği, ışık geçirgenliği, inceliği ve görüntüleme tekdüzeliği neredeyse tamamen aşağı yöndeki hassas üretim süreçlerine bağlıdır.

Birçoğu dalga kılavuzu malzemelerine, nano baskıya ve plaka işlemeye odaklanırken, genellikle ham dalga kılavuzu alt katmanından bitmiş ürüne kadar tüm yolculuğu kapsayan temel bir süreç olan dağıtım sistemini gözden kaçırıyorlar. Önde gelen dalga kılavuzu üretim tesislerinde dağıtım artık basit bir yapıştırıcı uygulama meselesi değil; mikron düzeyinde doğruluk, görsel kapalı döngü kontrolü ve algoritmik kalibrasyon ile karakterize edilen hassas bir üretim sürecine dönüştü. Bu süreç doğrudan seri üretim verimini, stabiliteyi ve ürün performansının nihai sınırlarını belirler.

Kısacası: dalga kılavuzu görüntüleme performansının tavanı, optik tasarım ve hassas dağıtım ile eşit şekilde tanımlanır.

Optik dalga kılavuzu fabrikalarının dağıtım hataları konusunda neden 'sıfır tolerans' politikası var?

Standart tüketici elektroniği için kullanılan yapısal dağıtım süreçlerinden farklı olarak optik dalga kılavuzları, ultra hassas optik bileşenlerdir; Yapışkan katman kalınlığı farklılıkları, düzgünsüzlükler, hava kabarcıkları, yapışkan taşması veya yanlış hizalama gibi sorunlar doğrudan geri dönüşü olmayan optik kusurlara neden olur.

Optik dalga kılavuzlarının seri üretimindeki temel zorluklar dağıtım sürecinde yoğunlaşmıştır:

Yapışkan katman kalınlığındaki 5 μm'yi aşan sapmalar, optik yolun yanlış hizalanmasına, görüntü gölgelenmesine ve renk eşitsizliğine yol açabilir;

Yapışkan katmanların içindeki mikro kabarcıklar başıboş ışık noktalarına, lokal karartmalara ve ışık iletiminin azalmasına neden olabilir;

Işık yolunu engelleyen düzensiz kenar yalıtımı veya yapışkan taşması, ışık sızıntısına ve parlamaya neden olarak dış mekan kullanımı sırasında görsel deneyimi ciddi şekilde tehlikeye atabilir;

Bağlama ve birleştirme sırasındaki eşit olmayan gerilim, bitmiş ürünü, düşmelere veya sıcaklık dalgalanmalarına maruz kaldığında dalga kılavuzu çatlamasına veya delaminasyona karşı oldukça duyarlı hale getirir.

Sonuç olarak, önde gelen optik dalga kılavuzu üreticileri uzun zamandan beri manuel dağıtım ve standart 3 eksenli dağıtım ekipmanlarını aşamalı olarak kaldırarak görsel yönlendirmeli hizalama, mikron düzeyinde hassas dağıtım ve UV kürleme özelliklerine sahip tam entegre sistemlere yöneldi ve böylece uçtan uca otomasyona ve standartlaştırılmış süreç kontrolüne ulaştı.

Kapsamlı Uygulama: Optik Dalga Kılavuzu Üretiminin Altı Temel Sürecinde Dağıtım Sistemleri

Optik dalga kılavuzu kalıp işleme ve çok katmanlı laminasyondan optomekanik birleştirme, ışık korumalı paketleme ve son montaja kadar dağıtım sistemleri, başlangıç, ara ve son aşamaları kapsayan tüm optik dalga kılavuzu üretim zincirinin ayrılmaz bir parçasıdır ve bu, bunu en fazla iş istasyonu sayısına ve üretim hattı üzerinde en derin etkiye sahip süreçlerden biri haline getirir.

1. Optik dalga kılavuzu çok katmanlı laminasyonu için ara katman dağıtımı (çekirdek görüntüleme işlemi)

Dizili optik dalga kılavuzları ve çok katmanlı kompozit optik dalga kılavuzları, optik sinyal iletimi için birden fazla dalga kılavuzu katmanının istiflenmesine dayanır; bu katmanlar arasındaki herhangi bir hava boşluğu optik performansı tamamen tehlikeye atacaktır. Bu üretim adımı, optik yolun kırılma indeksini tam olarak eşleştirmek için yüksek kırılma indeksli optik UV yapıştırıcıyı kullanan, ultra ince, tek biçimli bir yapışkan katman oluşturmak için hassas bir dağıtım sistemi gerektirir.

Ekipman, 5 μm dahilindeki katman kalınlığı değişimlerini kontrol ederken, yapıştırıcıyı nanolitre ölçeğinde hacimlerde dağıtabilme kapasitesine sahip olmalıdır. İşlem, optik dalga kılavuzlarında net görüntüleme elde etmek için temel olan, hava boşluğu girişimini ortadan kaldıran ve istikrarlı ışık iletimini garanti eden, tamamen kabarcıksız ve tekdüze bir yapışkan katman sağlamalıdır.

2. Dalga Kılavuzu Lensleri ve Çerçeveleri için Hassas Bağlama ve Dağıtım

Optik dalga kılavuzu lenslerinin plastik veya metal çerçevelere yapıştırılması ve sabitlenmesi seri üretimde temel bir adımdır. Geleneksel dağıtım yöntemleri, yapışkan taşması, girinti izleri, yanlış hizalama ve eşit olmayan gerilim dağılımı gibi sorunlara eğilimlidir ve bunlar, bitmiş ürünün deformasyonuna ve görüntü bozulmasına neden olabilir.

Otomatik görsel yönlendirmeli dağıtım sistemleri, referans işaretlerini otomatik olarak tanımlamak ve konumsal sapmaları dinamik olarak telafi etmek için CCD vizyonunu kullanır. Bağlanma gücünü sıfır optik girişimle dengelemek için 0,15-0,3 mm'lik sabit bir boncuk genişliğini koruyarak lens kenarı boyunca yapıştırıcıyı eşit bir şekilde uygularlar ve böylece bağlama işlemiyle ilişkili deformasyon sorunlarını ortadan kaldırırlar.

3. Dalga Kılavuzu Kenarı Işık Engelleyici Sızdırmazlık (Mürekkep Kaplama) Prosesi

AR optik dalga kılavuzlarının kullanıcı deneyimindeki birincil dezavantaj, ışık sızıntısı ve dağınık ışık sorunudur. Bu sorunu çözmek için üretim sürecinde, dalga kılavuzu kenarlarını ve optik olmayan aktif alanları tamamen kapatmak için siyah bir UV ışığı engelleyici yapıştırıcı kullanılır, böylece başıboş ışığın optik yoldan kaçması önlenir.

Bu süreç, kavisli yüzeyler ve düzensiz kenarlar boyunca uyarlanabilir dağıtım yapabilen beş eksenli bir hareket kontrol sistemi gerektiren olağanüstü ekipman esnekliği gerektirir. Ortaya çıkan yapışkan katman tekdüzedir (kırılma veya birikme içermez), yüksek parlaklıktaki ortamlarda parlamayı ve görüntü solmasını etkili bir şekilde ortadan kaldırırken AR ekran kontrastını da önemli ölçüde artırır.

4. Optik Dalga Kılavuzu ve Optik Motor Kaplini için Hassas Dağıtım ve Kürleme

Dalga kılavuzu ile Mikro-OLED veya LCoS mikro ekranlı optik motor arasındaki optik bağlantı, görüntüleme doğruluğunu belirleyen kritik bir süreçtir. Endüstri standardı yaklaşım, optik hizalama, otomatik dağıtım ve UV kürlemeyi birleştiren entegre bir süreç kullanır.

Ekipman ilk olarak, optimum optik yol hizalamasını elde etmek ve maksimum optik güç aktarımı için pozisyonda kilitlemek üzere mikron seviyesinde bir ayarlama platformu kullanır; daha sonra hassas bir şekilde düşük gerilimli optik uyumlu yapıştırıcıyı dağıtır ve montajı ayarlamak için bunu UV ışığıyla hızlı bir şekilde sertleştirir. Tüm süreç manuel müdahale gerektirmez, sıfır optik yol sapması sağlar ve bağlantı verimliliğini maksimuma çıkarırken yapışma geriliminin neden olduğu görüntüleme kaymalarını da önler; bu da onu üst düzey optik dalga kılavuzlarının seri üretimi için önemli bir süreç haline getirir.

5. Dalga Kılavuzu Modülleri için Toz ve Neme Dayanıklı Dağıtım

Optik dalga kılavuzu lenslerinin dahili optik yol yapısı son derece hassastır ve parlak noktalara, karanlık noktalara veya sinyal zayıflamasına neden olabilecek toz ve nemden kaynaklanan hasarlara karşı hassastır. Modül paketleme sırasında bir dağıtım sistemi, dalga kılavuzu, montaj braketi ve mahfaza arasına sürekli bir yalıtım uygulayarak tam bir koruyucu bariyer oluşturur.

Kürleme sonrasında optik lensleri ne aşındıran ne de aşındıran düşük uçuculuklu, yüksek yapışma özelliğine sahip optik yapıştırıcılar kullanılarak süreç, ürün verimini ve hizmet ömrünü etkili bir şekilde iyileştirerek modülleri açık hava etkinlikleri ve spor gibi zorlu ortamlar için uygun hale getirir.

6. Modül Takviyesi ve Gerilim Tamponlama Dağıtımı

Giyilebilir cihazlar olarak AR gözlükler sıklıkla bükülmeye, düşmeye ve termal şoka maruz kalır. Dağıtım sistemleri, optik dalga kılavuzu modülü üzerindeki kritik stres noktalarında yüksek hassasiyetle tamponlama ve takviye yapıştırıcısı uygular; bu, montaj gerilimlerini dengeler ve dalga kılavuzu lenslerinin sıkışma veya titreşim nedeniyle çatlamasını veya katmanlara ayrılmasını önler, böylece ürünün güvenilirliğini ve dayanıklılığını önemli ölçüde artırır.

Hassas dağıtım, optik dalga kılavuzlarının seri üretim yeteneklerini nasıl yeniden şekillendirir?

Optik dalga kılavuzlarının seri üretiminde dağıtım sistemleri salt 'işleme ekipmanının' çok ötesinde gelişmiştir; geleneksel üretim yöntemleriyle ilişkili çok sayıda sorun noktasını etkili bir şekilde çözerek kalite ve verimlilik için bir temel taşı görevi görürler.

1. Optik Kusurları Ortadan Kaldıracak Hassas Kontrol

Yüksek hassasiyetli görsel yönlendirmeli dağıtım ekipmanı, ±0,01 mm tekrarlanabilirlik ve ±%1 dağıtım hacmi toleransı sağlar. Uçtan uca kapalı döngü görsel telafiyi kullanan sistem, manuel dağıtımda yaygın olan eşit olmayan kalınlık, yapışkan taşması ve yanlış hizalama gibi sorunları ortadan kaldırarak gölgelenme, ışık sızıntısı ve kaynakta bozulma gibi optik kusurları önler.

2. Seri Üretimde Maliyet Azaltma ve Verimlilik Kazanımı

Geleneksel manuel dağıtım, vasıflı operatörlerin deneyimine dayanır ve bu da tutarsız verimlere ve sınırlı üretim kapasitesine yol açar. Otomatik dağıtım sistemleri 24 saat boyunca sürekli ve istikrarlı çalışmayı mümkün kılar; Hızlı UV kürlemeyle birleştirildiğinde birim başına işlem süresini önemli ölçüde azaltır, tutarlı bir şekilde yüksek verim sağlar ve yeniden işleme ve hurdaya ilişkin maliyetleri etkili bir şekilde azaltır.

3. Proses standardizasyonu ürün tutarlılığını sağlar

AI algoritmalarından ve görselleştirilmiş parametre kontrolünden faydalanma, dağıtım yolları, yapıştırıcı hacmi, kürleme süreleri ve yapıştırıcı katman kalınlığı ölçülebilir ve izlenebilir; bu, partiden partiye renk değişimleri ve görüntüleme tutarsızlıkları ile ilgili sorunları tamamen çözerek her bir optik dalga kılavuzu için yüksek düzeyde tutarlı kalite sağlar.

Sektör Trendi: Dağıtım Hassasiyeti Yeni Nesil AR Gözlük Deneyimini Belirliyor

AR gözlükleri gün boyu kullanım ve görüntüleme kapasitesine sahip daha hafif, daha ince ve daha yüksek çözünürlüklü tasarımlara doğru geliştikçe ve optik dalga kılavuzu üretim süreçleri ilerlemeye devam ettikçe dağıtım sistemlerine yönelik gereksinimler giderek daha katı hale geliyor.

Erken standart düzlemsel dağıtımdan, 3D kontur takipli dağıtım, ultra ince mikro/nano ölçekli yapışkan katman kontrolü, çok malzemeli gradyan dağıtım ve entegre birleştirme kürleme işlemleri gibi modern yeteneklere kadar uzanan hassas dağıtım teknolojisinin gelişimi, sürekli olarak optik dalga kılavuzu görüntüleme performansının sınırlarını zorluyor.

İleriye baktığımızda, kırınımlı optik dalga kılavuzları kitlesel olarak benimsendikçe ve tüketici sınıfı AR gözlükler pazara yaygınlaştıkça, temel rekabet gücü optik malzeme ve tasarımın ötesine, mikron düzeyinde hassas üretim süreçlerinde bir iyileştirme yarışmasına kayacak; Bu alanda dağıtım sistemleri kritik bir stratejik varlık olarak hizmet vermektedir.

Çözüm

Meslekten olmayan kişiler optik dalga kılavuzlarını malzemelere, ışık geçirgenliğine ve tasarıma göre değerlendirir;

Uzmanlar bunları dağıtım, üretim süreçleri ve verim oranlarına göre değerlendirir.

Seri üretimde görünmez ancak temel süreç olan hassas dağıtım sistemleri, optik kalıplama ve birleştirme/paketlemeden koruyucu takviyeye kadar tüm iş akışını kapsar. AR görüntüleme kalitesinin temel çizgisini mikron düzeyinde hassasiyetle koruyan bu sistemler, tüketici sınıfı AR'nin büyük ölçekli ticarileştirilmesine olanak tanıyan kritik bir altyapı görevi görüyor.

AR endüstrisinin hızlı genişlemesinin ortasında, ileri dağıtım teknolojisinin sürekli gelişimi, sonuçta akıllı gözlükleri yalnızca 'işlevsel' olan cihazlardan 'mükemmel kullanıcı deneyimi' sunan ürünlere dönüştürecektir.

Kaynak: MARCOBEIJING
