De la reflexión interna total a las guías de ondas de SiC: cómo las gafas AR superan los cuellos de botella de la óptica de visualización

Una de las principales barreras técnicas para las gafas AR no es simplemente la micropantalla en sí, sino más bien cómo utilizar guías de ondas ópticas para lograr una superposición de alta calidad de imágenes virtuales en el mundo real dentro de lentes transparentes.

Las guías de ondas ópticas deben transmitir luz de un extremo al otro con un espesor de tan solo unos pocos milímetros y, al mismo tiempo, garantizar una salida de luz uniforme y una llegada precisa al ojo humano. Esto no es simplemente una 'extensión de la pantalla', sino una hazaña de ingeniería óptica que requiere un control preciso sobre la propagación de la luz, un proceso respaldado por la exploración continua de materiales, difracción, polarización y algoritmos ópticos complejos.

Reflexión interna total: el principio fundamental de la transmisión de luz en guías de ondas.

¿Por qué una hoja plana normal y transparente puede transportar la luz de un extremo al otro sin que se escape? La respuesta está en un principio que se encuentra en los libros de texto de física de la escuela secundaria: la reflexión interna total (TIR).

Cuando la luz viaja desde un medio con un índice de refracción más alto a uno con un índice de refracción más bajo y el ángulo de incidencia excede el ángulo crítico, la luz no se refracta a través de la interfaz; en cambio, sufre una reflexión interna total y se refleja nuevamente en el medio de alto índice de refracción.

Las guías de ondas ópticas AR utilizan este mismo principio: un haz de imagen emitido por una micropantalla es colimado por un sistema de proyección y entra en la guía de ondas a través de una región de acoplamiento de entrada en un extremo; se propaga dentro de la guía de ondas mediante reflexión interna total y finalmente se extrae a través de una estructura de acoplamiento de salida en el otro extremo, dirigiendo la luz hacia el ojo del usuario. La diferencia en el índice de refracción entre el sustrato de la guía de ondas y el aire circundante confina la luz, permitiéndole propagarse dentro de la delgada lámina de vidrio o resina.

Sin embargo, la reflexión interna total impone una limitación importante: la propagación de la luz dentro de la guía de ondas no es arbitraria; sólo la luz que cumple condiciones angulares específicas puede propagarse de manera estable. Si la luz cae fuera del rango admitido, pueden producirse fugas. Esta limitación de propagación afecta directamente al campo de visión (FOV) de las gafas AR, es decir, el rango angular sobre el cual la imagen virtual cubre el campo de visión del usuario. Este es un límite físico que puede describirse con precisión mediante una fórmula. Suponiendo que un solo microproyector acopla un haz de luz en una guía de ondas (donde el índice de refracción del medio de la guía de ondas es n y el del aire es 1), el campo de visión máximo admitido para un solo microproyector satisface lo siguiente:

Cuando el índice de refracción (n) es 1,5, el campo de visión teórico (FOV) es de alrededor de 30°; en n = 1,75, el rango teórico aumenta a aproximadamente 48°; y cuando n se acerca a 2, teóricamente puede expandirse más hasta aproximadamente 60°. Esta es una razón clave por la que el campo de visión de las gafas AR generalmente se ha mantenido en el rango de 30° a 40° durante años: más allá de las limitaciones de la arquitectura óptica, el índice de refracción del material es un factor crítico que influye en la expansión del campo de visión.

Sin embargo, cabe señalar que el FOV en un sistema AR real no está determinado únicamente por el índice de refracción; también está influenciado por una combinación de factores, incluida la apertura numérica (NA) de la micropantalla, el diseño del motor óptico, la estructura de la guía de ondas, el método de expansión de la pupila y la uniformidad óptica.

El campo de visión natural (FOV) de un solo ojo humano es de aproximadamente 160° × 130°, con una superposición horizontal binocular superior a 120°. Los sistemas AR actuales, con campos de visión en el rango de sólo unas pocas decenas de grados, todavía están muy por debajo del campo de visión natural del ojo humano, lo que deja margen para mejorar la cobertura de imágenes virtuales. En consecuencia, la exploración de materiales con índices de refracción más altos, la optimización de las estructuras de guías de ondas y la mejora de la eficiencia del sistema se han convertido en direcciones clave en el desarrollo de la óptica AR.

Carburo de silicio: nuevas exploraciones en materiales de alto índice de refracción

En los últimos años, el carburo de silicio (SiC) se ha convertido en un material de alto índice de refracción de gran interés en el campo de la óptica AR. Con un índice de refracción que alcanza aproximadamente 2,6-2,7, ofrece claras ventajas sobre los materiales de resina y vidrio óptico tradicionales. En teoría, un índice de refracción más alto amplía el rango angular de propagación de la luz soportado por la guía de ondas, proporcionando una nueva opción de material para pantallas AR con amplios campos de visión. Los esfuerzos de investigación y validación relacionados con soluciones de guía de ondas basadas en materiales de alto índice de refracción también avanzan constantemente. Por ejemplo, el prototipo Meta Orion demostró el potencial para lograr amplios campos de visión utilizando guías de ondas de SiC, destacando la promesa de los materiales de alto índice de refracción en el sector de las pantallas AR.

Sin embargo, los materiales con alto índice de refracción no son la única solución para todos los desafíos ópticos. Para las guías de ondas ópticas difractivas, un problema de larga data es la aparición de artefactos de arco iris: cuando la luz ambiental (como la luz solar) incide en la rejilla de difracción en la superficie de la guía de ondas, la luz de diferentes longitudes de onda sufre diversos grados de dispersión, lo que da como resultado franjas de colores superpuestas en el campo de visión. Los materiales con alto índice de refracción pueden alterar las características de propagación de la luz dentro de la guía de ondas y facilitar la optimización de los diseños de estructuras difractivas, mitigando así el impacto de los artefactos del arco iris.

Un equipo de la Universidad de Westlake ha demostrado los resultados de una investigación sobre guías de ondas difractivas basadas en materiales de SiC, logrando avances en miniaturización, alta eficiencia óptica y mitigación de los artefactos del arco iris, abriendo así nuevas vías para el desarrollo de guías de ondas de alto índice de refracción.

Además, el SiC posee una alta conductividad térmica. Si bien la conductividad térmica del SiC monocristalino ideal puede alcanzar aproximadamente 490 W/(m·K), una cifra que normalmente se reduce en los dispositivos de guía de ondas fabricados debido a factores como defectos de la red, técnicas de procesamiento y estructura del material, sigue siendo significativamente más alta que la del vidrio convencional. Esto implica que el SiC ofrece distintas ventajas de gestión térmica para sistemas de visualización AR de alto brillo, lo que ayuda a mejorar la estabilidad general del sistema.

Sin embargo, el alto índice de refracción también presenta desafíos de fabricación. Debido a la alta dureza del SiC, los métodos de mecanizado tradicionales tienen dificultades para cumplir con los requisitos para fabricar nanoestructuras complejas. Las aplicaciones que involucran guías de ondas difractivas requieren procesos como el grabado de alta precisión para crear estructuras a nanoescala en la superficie del material. Actualmente, las guías de ondas de SiC están pasando de la validación experimental a la industrialización; Quedan por abordar cuestiones relativas al costo, la eficiencia del procesamiento y las capacidades de producción en masa.

De 'Línea' a 'Superficie': un salto dimensional en la expansión de la pupila de salida

Una vez que la luz ingresa a la guía de ondas, el siguiente desafío es emitirla de manera uniforme mientras cubre el rango de movimiento del ojo humano. La pupila de salida del haz de luz generado por una micropantalla suele tener un tamaño de sólo unos pocos milímetros; sin embargo, dado que el ojo se mueve naturalmente durante el uso, la pupila de salida limitada debe expandirse para crear un área de 'ojo' adecuada para la visualización. Este proceso se conoce como Expansión del Alumno de Salida (EPE).

Guías de ondas ópticas geométricas: diseño de precisión de conjuntos de espejos

Las guías de ondas ópticas geométricas utilizan una serie de espejos semirreflectantes integrados para distribuir progresivamente la energía luminosa a través de múltiples superficies reflectantes. Cuando la luz encuentra cada superficie reflectante, una parte de la energía se refleja fuera de la guía de ondas hacia el ojo del usuario, mientras que el resto continúa propagándose dentro de la guía de ondas. El control preciso sobre las relaciones de transmisión a reflexión de estas superficies permite la expansión del haz a lo largo de una sola dimensión.

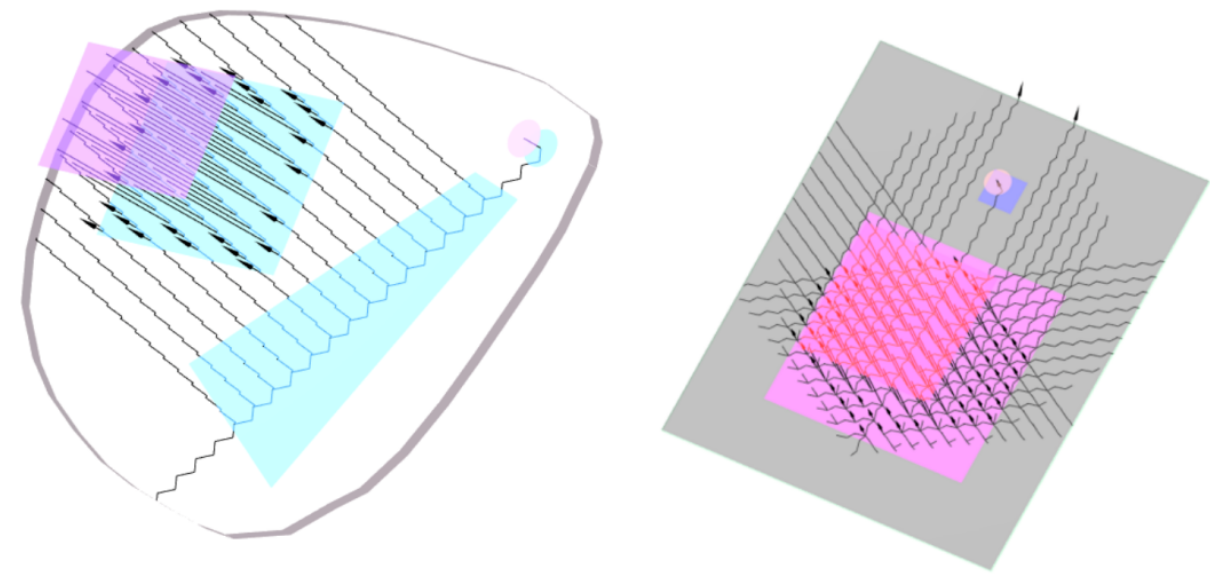

Las guías de ondas geométricas de matriz bidimensional más avanzadas incorporan dos conjuntos de matrices de superficie de división del haz orientadas en diferentes direcciones para lograr la expansión de la luz tanto en dimensiones horizontales como verticales; esto expande la 'caja de ojos' en dos dimensiones, aumentando así la tolerancia para el posicionamiento de los auriculares. Ciertos diseños de guías de ondas de matriz 2D pueden lograr un campo de visión que abarca decenas de grados manteniendo un grosor en el rango milimétrico mediante la optimización estructural.

Las guías de ondas geométricas suelen ofrecer una calidad de imagen y un rendimiento del color superiores, junto con un menor riesgo de artefactos del arco iris. Sin embargo, sus estructuras multicapa semirreflectantes/semitransmisivas imponen requisitos estrictos en cuanto a la precisión del recubrimiento, la alineación estructural y la consistencia de la fabricación; en consecuencia, la complejidad del proceso y los costos de producción siguen siendo áreas que requieren una optimización continua.

Guías de ondas ópticas difractivas y rejillas de relieve superficial: tecnología de control de luz a nanoescala

Las guías de ondas ópticas difractivas emplean un enfoque completamente diferente: en lugar de incrustar reflectores dentro de la guía de ondas, se fabrican estructuras periódicas a nanoescala, específicamente, rejillas de relieve superficial (SRG), en la superficie de la guía de ondas o dentro de su estructura. Los SRG generalmente se crean mediante procesos como la litografía por haz de electrones, la litografía por nanoimpresión o el grabado con haz de iones para formar patrones de rejilla física en la superficie de la guía de ondas, con dimensiones características que van desde decenas a cientos de nanómetros.

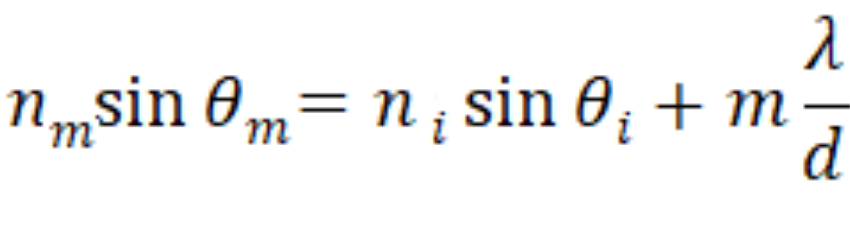

El principio operativo central del SRG se puede describir mediante la ecuación de rejilla:

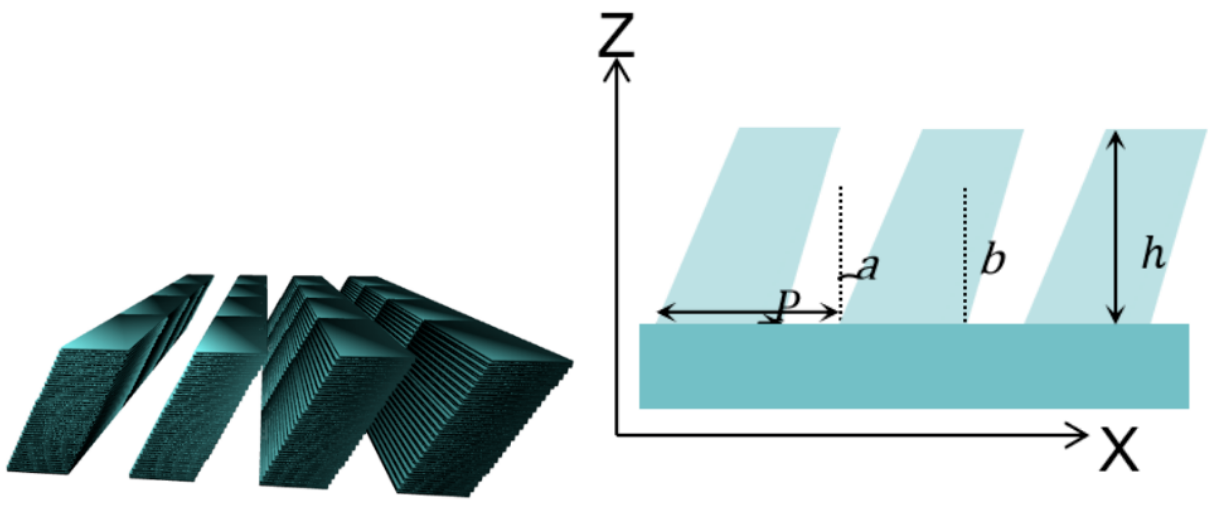

La siguiente figura muestra un esquema de la estructura de una rejilla inclinada típica en el software OAS; Al diseñar el período de red, el ciclo de trabajo, la profundidad y el ángulo de inclinación, se puede controlar con precisión la eficiencia de difracción para diferentes longitudes de onda y órdenes de difracción.

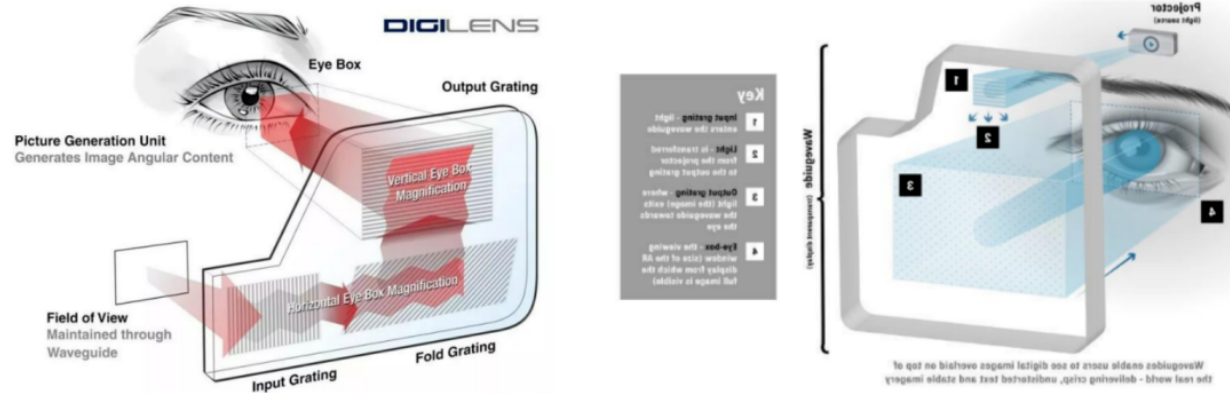

En las guías de ondas AR, un SRG normalmente comprende tres regiones funcionales principales:

· Rejilla de acoplamiento: Responsable de acoplar el haz de luz colimado emitido por el motor de microproyección a la guía de ondas, asegurando que cumpla con las condiciones para la propagación total de la reflexión interna.

· Rejilla giratoria (rejilla de expansión): cambia la dirección de propagación de la luz (normalmente redirige la luz que se propaga horizontalmente a una dirección vertical) para lograr una expansión de la pupila unidimensional.

· Rejilla de desacoplamiento: Extrae uniformemente la luz de la guía de ondas y la dirige al ojo del usuario para producir la pantalla.

Esta arquitectura de 'tres rejillas' permite que las guías de ondas difractivas logren una expansión de la pupila de salida bidimensional con una estructura relativamente simple mientras mantienen un perfil óptico delgado, lo que la convierte en una dirección tecnológica clave para las gafas AR de consumo. En comparación con las guías de ondas geométricas, las guías de ondas difractivas ofrecen ventajas como un factor de forma delgado y liviano y una mayor flexibilidad de diseño; Algunos diseños pueden alcanzar espesores en el rango milimétrico o incluso submilimétrico.

Herramientas de optimización y diseño de SRG: debido a que las dimensiones de las estructuras de rejilla son comparables a la longitud de onda de la luz, los métodos de óptica geométrica tradicionales no pueden describir con precisión su comportamiento óptico; en consecuencia, se requieren métodos de simulación electromagnética como el análisis riguroso de ondas acopladas (RCWA). RCWA opera dividiendo la región de la rejilla en múltiples capas delgadas y usando la expansión de Fourier para describir la distribución del campo electromagnético; luego resuelve las ecuaciones de Maxwell para calcular la eficiencia y la respuesta de polarización de varios órdenes de difracción.

Al integrar algoritmos como la optimización del enjambre de partículas (PSO), los ingenieros pueden identificar diseños superiores dentro de un espacio de parámetros definido por variables como el período de rejilla, la profundidad, el ciclo de trabajo y el ángulo de inclinación. Por ejemplo, en el caso de la luz polarizada S a una longitud de onda de 550 nm, la optimización de los parámetros puede aumentar la eficiencia de la difracción de aproximadamente el 56 % a más del 94,7 %.

Ventajas clave de SRG:

• Estructura ultrasimple con un espesor tan bajo como menos de 0,5 mm;

• Alta flexibilidad de diseño, que permite el control del ángulo del haz, la uniformidad y la polarización a través de la morfología de la rejilla;

• Adecuado para producción en masa de bajo costo utilizando tecnología de nanoimpresión (por ejemplo, para gafas AR de consumo).

Desafíos inherentes a los GRS:

• Artefactos de arco iris: la dispersión se produce cuando la luz ambiental (como la luz solar) incide en la superficie de la rejilla, produciendo franjas de colores. Los sustratos con alto índice de refracción (p. ej., SiC) pueden suprimir este efecto.

• Dispersión: La dispersión ocurre cuando la luz ambiental (como la luz solar) incide en la superficie de la rejilla, produciendo franjas de colores. Los sustratos con alto índice de refracción (p. ej., SiC) pueden suprimir este efecto.

• Baja eficiencia óptica: la eficiencia de difracción de un solo paso suele ser del 10 % al 30 %; La eficiencia general requiere mejoras mediante la optimización del perfil de la rejilla o diseños en cascada.

• Sensibilidad de polarización: los SRG exhiben respuestas significativamente diferentes a diferentes estados de polarización, lo que requiere el uso de fuentes de luz polarizadas o dispositivos de conversión de polarización.

Por lo tanto, el desarrollo de guías de ondas ópticas difractivas se centra no sólo en lograr estructuras más delgadas, sino también en lograr un mejor equilibrio entre eficiencia óptica, uniformidad, campo de visión (FOV) y adaptabilidad ambiental.

El equilibrio físico entre eficiencia y uniformidad

Las guías de ondas ópticas difractivas se han enfrentado durante mucho tiempo a un conflicto fundamental: mejorar el brillo de la pantalla requiere aumentar la eficiencia del acoplamiento de la rejilla; sin embargo, una mayor eficiencia puede provocar una mayor difracción parásita y fugas de energía, especialmente con campos de visión amplios, comprometiendo así la uniformidad de la visualización. Por el contrario, priorizar excesivamente la uniformidad puede tener como coste la eficiencia óptica general. Este conflicto entre eficiencia y uniformidad surge de la respuesta pasiva de las rejillas convencionales a los estados de polarización y las rutas de propagación.

En los últimos años, las rejillas holográficas de volumen de polarización (PVG) han ofrecido una nueva vía de optimización. A diferencia de las rejillas en relieve superficial, los PVG utilizan una estructura de índice de refracción periódica formada dentro del material mediante interferencia holográfica para modular la propagación de la luz. Las investigaciones han demostrado que, en condiciones específicas, los PVG pueden aprovechar los mecanismos de conversión de polarización para mejorar la eficiencia de la propagación de la luz y reducir las pérdidas de energía causadas por ciertos efectos parásitos de la difracción. Entre ellos, el mecanismo de conversión de polarización anómala (APC) ha atraído mucha atención.

Al modular activamente el estado de polarización de la luz para dirigir más energía óptica a lo largo del camino objetivo, este mecanismo tiene el potencial de mejorar la eficiencia del acoplamiento y la uniformidad del brillo. Sin embargo, tecnologías como PVG y APC siguen siendo objeto de investigación activa; su aplicación práctica a gran escala requiere una mayor validación con respecto a los sistemas de materiales, los procesos de fabricación y la rentabilidad.

Micropantalla e integración del sistema: equilibrio general del sistema óptico

Las guías de ondas ópticas sirven como 'conductos', mientras que el motor óptico en el extremo frontal (la micropantalla) determina el brillo, el contraste y el color. Actualmente, las principales vías tecnológicas de micropantallas que se están explorando en el campo de las pantallas AR cercanas al ojo incluyen Micro-OLED, LCoS/DLP y Micro LED.

Micro-OLED: una solución de visualización cercana al ojo relativamente madura

Ofrece un contraste extremadamente alto (en el rango de millones a uno) y el más alto nivel de madurez. La luminancia típica a la vista oscila entre 1000 y 1250 nits, lo que proporciona una legibilidad básica en entornos moderadamente brillantes, aunque el rendimiento sigue siendo insuficiente en condiciones de luz exterior intensa. Si bien algunas muestras pueden alcanzar niveles máximos de brillo de decenas de miles de nits, el consumo de energía y la vida útil son factores limitantes.

LCoS/DLP: enfoque de alto brillo, pero con desafíos relacionados con la miniaturización.

Capaces de alcanzar niveles de brillo de decenas de miles de nits, estos sistemas cuentan con motores ópticos voluminosos (4 a 6 cc) y altos requisitos de gestión térmica, lo que dificulta lograr un factor de forma delgado y liviano.

Micro LED: un candidato clave para las futuras pantallas AR

Con un brillo teórico superior a 100.000 nits, un volumen de menos de 0,5 cc y una vida útil superior a 100.000 horas, además de una compatibilidad superior con guías de ondas de SiC, se considera la solución definitiva. Sin embargo, el rendimiento de la transferencia masiva para pantallas a todo color sigue siendo el principal cuello de botella de ingeniería y las capacidades actuales aún no cumplen con los requisitos para la producción en masa para el consumidor.

Además, las compensaciones entre el campo de visión (FOV), la caja del ojo, el grosor de la guía de ondas, la eficiencia del acoplamiento y el consumo de energía hacen que el diseño óptico AR sea similar a resolver un problema de optimización dentro de un espacio de parámetros de alta dimensión. Esto explica por qué las gafas AR que realmente cumplen con los requisitos del consumidor aún no han visto una adopción generalizada: el desafío no radica en la viabilidad de una sola tecnología, sino en lograr un nivel superior de equilibrio holístico en todo el sistema.

Avance sinérgico de la óptica AR a través de múltiples vías técnicas

La tecnología de guía de ondas ópticas AR está actualmente en continua evolución. Por un lado, los materiales con alto índice de refracción ofrecen nuevas vías para ampliar el campo de visión y optimizar el rendimiento óptico; por otro lado, tecnologías como PVG y control de polarización están abordando el equilibrio entre eficiencia óptica y uniformidad en guías de ondas difractivas. Mientras tanto, el desarrollo de tecnologías emergentes de micropantallas como MicroLED impulsará aún más la evolución de los sistemas AR hacia un mayor brillo y factores de forma más compactos.

Los distintos escenarios de aplicación imponen distintos requisitos en cuanto al campo de visión, el peso, el coste, la duración de la batería y la calidad de la pantalla; en consecuencia, es probable que en el futuro mercado de gafas AR coexistan múltiples soluciones técnicas.

Desde la reflexión interna total hasta los materiales de alto índice de refracción, y desde las estructuras de reflexión geométrica y las rejillas de difracción hasta la tecnología holográfica de volumen de polarización, la evolución de las guías de ondas ópticas es esencialmente una búsqueda continua para controlar la propagación de la luz con mayor precisión. Cada avance tecnológico representa un gran avance en los límites de las propiedades de los materiales, el diseño óptico y los procesos de fabricación.

En el futuro, a medida que los sistemas ópticos, las tecnologías de micropantallas y la potencia informática converjan aún más, las gafas AR están preparadas para acercarse al objetivo de ser más naturales, livianas y adecuadas para el uso durante todo el día. Las guías de ondas ópticas seguirán siendo una tecnología central fundamental que determinará la experiencia de visualización de las gafas AR.

Fuente: Compilado por Wuhan Eryuan Technology y Aibang Zhizao
