Od úplného vnitřního odrazu k SiC vlnovodům: Jak brýle pro AR prolomily překážky optiky displeje

Jednou ze základních technických překážek pro AR brýle není pouze samotný mikrodisplej, ale spíše způsob použití optických vlnovodů k dosažení vysoce kvalitního překrytí virtuálních obrazů do reálného světa v průhledných čočkách.

Optické vlnovody musí přenášet světlo z jednoho konce na druhý v tloušťce pouhých několika milimetrů a současně zajistit rovnoměrný světelný výkon a přesné dodání do lidského oka. Nejedná se pouze o „rozšíření obrazovky“, ale o výkon optického inženýrství vyžadující přesnou kontrolu nad šířením světla – proces podpořený pokračujícím průzkumem materiálů, difrakcí, polarizací a složitými optickými algoritmy.

Total Internal Reflection: Základní princip přenosu světla ve vlnovodech.

Proč může obyčejný, průhledný plochý list přenášet světlo z jednoho konce na druhý, aniž by uniklo? Odpověď spočívá v principu, který se nachází ve středoškolských učebnicích fyziky: Total Internal Reflection (TIR).

Když světlo putuje z média s vyšším indexem lomu do média s nižším indexem lomu a úhel dopadu překročí kritický úhel, světlo se přes rozhraní neláme; místo toho podléhá úplnému vnitřnímu odrazu a odráží se zpět do média s vysokým indexem lomu.

Optické vlnovody AR využívají právě tento princip: obrazový paprsek emitovaný mikrodisplejem je kolimován projekčním systémem a vstupuje do vlnovodu přes vstupní vazební oblast na jednom konci; šíří se ve vlnovodu úplným vnitřním odrazem a nakonec je extrahován výstupní vazební strukturou na druhém konci, která směruje světlo do oka uživatele. Rozdíl v indexu lomu mezi vlnovodným substrátem a okolním vzduchem omezuje světlo a umožňuje mu šířit se v tenké vrstvě skla nebo pryskyřice.

Úplný vnitřní odraz však představuje významné omezení: šíření světla ve vlnovodu není libovolné; stabilně se může šířit pouze světlo splňující specifické úhlové podmínky. Pokud se světlo dostane mimo podporovaný rozsah, může dojít k úniku. Toto omezení šíření přímo ovlivňuje zorné pole (FOV) brýlí AR – tedy úhlový rozsah, ve kterém virtuální obraz pokrývá zorné pole uživatele. Toto je fyzikální limit, který lze přesně popsat vzorcem. Za předpokladu, že jeden mikroprojektor spojuje světelný paprsek do vlnovodu – kde index lomu vlnovodu je n a vzduchu je 1 – maximální podporované zorné pole pro jeden mikroprojektor splňuje následující:

Když je index lomu (n) 1,5, teoretické zorné pole (FOV) je kolem 30°; při n = 1,75 se teoretické rozmezí zvětší na přibližně 48°; a jak se n blíží 2, může se teoreticky dále rozšiřovat na přibližně 60°. To je klíčový důvod, proč FOV brýlí AR obecně zůstávalo v rozsahu 30°–40° po léta: kromě omezení optické architektury je index lomu materiálu kritickým faktorem ovlivňujícím expanzi FOV.

Je však třeba poznamenat, že FOV ve skutečném systému AR není určeno pouze indexem lomu; je také ovlivněna kombinací faktorů, včetně numerické apertury (NA) mikrodispleje, konstrukce optického motoru, struktury vlnovodu, metody rozšíření zornice a optické jednotnosti.

Přirozené zorné pole (FOV) jednoho lidského oka je přibližně 160° × 130°, s binokulárním horizontálním přesahem přesahujícím 120°. Současné AR systémy s FOV v rozsahu pouhých několika desítek stupňů stále výrazně zaostávají za přirozeným zorným polem lidského oka, což ponechává prostor pro zlepšení v pokrytí virtuálních snímků. V důsledku toho se zkoumání materiálů s vyššími indexy lomu, optimalizace vlnovodných struktur a zvyšování účinnosti systému staly klíčovými směry ve vývoji AR optiky.

Karbid křemíku: Nové zkoumání materiálů s vysokým indexem lomu

V posledních letech se karbid křemíku (SiC) objevil jako materiál s vysokým indexem lomu, o který je v oblasti AR optiky velký zájem. S indexem lomu dosahujícím přibližně 2,6–2,7 nabízí výrazné výhody oproti tradičním materiálům z optického skla a pryskyřice. Teoreticky vyšší index lomu rozšiřuje úhlový rozsah šíření světla podporovaného vlnovodem a poskytuje tak novou materiálovou možnost pro AR displeje se širokými zornými poli. Výzkum a validace týkající se řešení vlnovodů založených na materiálech s vysokým indexem lomu také neustále postupují. Například prototyp Meta Orion demonstroval potenciál pro dosažení širokých zorných polí pomocí SiC vlnovodů, což zdůraznilo příslib materiálů s vysokým indexem lomu v sektoru AR displejů.

Materiály s vysokým indexem lomu však nejsou jediným řešením každého optického problému. U difrakčních optických vlnovodů je dlouhodobým problémem výskyt duhových artefaktů: když okolní světlo (například sluneční světlo) dopadá na difrakční mřížku na povrchu vlnovodu, světlo různých vlnových délek podléhá různým stupňům rozptylu, což má za následek barevné proužky superponované v zorném poli. Materiály s vysokým indexem lomu mohou změnit charakteristiky šíření světla ve vlnovodu a usnadnit optimalizaci návrhů difrakční struktury, čímž zmírní dopad duhových artefaktů.

Tým z Westlake University prokázal výzkumná zjištění o difrakčních vlnovodech založených na SiC materiálech, dosáhl pokroku v miniaturizaci, vysoké optické účinnosti a zmírnění duhových artefaktů, čímž otevřel nové cesty pro vývoj vlnovodů s vysokým indexem lomu.

Kromě toho má SiC vysokou tepelnou vodivost. Zatímco tepelná vodivost ideálního monokrystalického SiC může dosáhnout přibližně 490 W/(m·K) – což je hodnota obvykle snížená u vyrobených vlnovodných zařízení kvůli faktorům, jako jsou defekty mřížky, techniky zpracování a struktura materiálu – zůstává výrazně vyšší než u konvenčního skla. Z toho vyplývá, že SiC nabízí zřetelné výhody tepelného managementu pro AR zobrazovací systémy s vysokým jasem, což pomáhá zlepšit celkovou stabilitu systému.

Vysoký index lomu však také představuje výrobní problémy. Vzhledem k vysoké tvrdosti SiC se tradiční metody obrábění snaží splnit požadavky na výrobu složitých nanostruktur. Aplikace zahrnující difrakční vlnovody vyžadují procesy, jako je vysoce přesné leptání, aby se na povrchu materiálu vytvořily struktury v nanoměřítku. V současné době vlnovody SiC přecházejí z experimentálního ověřování směrem k industrializaci; zbývá vyřešit otázky týkající se nákladů, efektivity zpracování a možností hromadné výroby.

Od 'Čáry' k 'Povrchu': Dimenzionální skok v rozšíření výstupní pupily

Jakmile světlo vstoupí do vlnovodu, dalším úkolem je zajistit jeho rovnoměrný výstup a zároveň pokrýt rozsah pohybu lidského oka. Výstupní pupila světelného paprsku generovaného mikrodisplejem má typicky velikost pouze několika milimetrů; protože se však oko během používání pohybuje přirozeně, musí být omezená výstupní pupila rozšířena, aby se vytvořila oblast 'očnice' vhodná pro sledování. Tento proces je známý jako Exit Pupil Expansion (EPE).

Geometrické optické vlnovody: Přesný návrh zrcadlových polí

Geometrické optické vlnovody využívají pole vestavěných poloodrazových zrcadel k progresivní distribuci světelné energie na více odrazných ploch. Když světlo narazí na každý odrazný povrch, část energie se odráží ven z vlnovodu do oka uživatele, zatímco zbytek se dále šíří uvnitř vlnovodu. Přesná kontrola nad poměry přenosu a odrazu těchto povrchů umožňuje expanzi paprsku podél jediného rozměru.

Pokročilejší dvourozměrné geometrické vlnovody s polem obsahují dvě sady povrchových polí rozdělujících paprsek orientovaných v různých směrech, aby bylo dosaženo expanze světla v horizontálních i vertikálních rozměrech; to rozšíří 'očko' o dva rozměry, čímž se zvýší tolerance pro umístění náhlavní soupravy. Některé návrhy vlnovodů s 2D polem mohou dosáhnout zorného pole v rozsahu desítek stupňů při zachování tloušťky v rozsahu milimetrů prostřednictvím strukturální optimalizace.

Geometrické vlnovody typicky nabízejí vynikající kvalitu zobrazení a barevný výkon spolu s nižším rizikem duhových artefaktů. Jejich vícevrstvé semireflexní/polopropustné struktury však kladou přísné požadavky na přesnost povlaku, strukturální sladění a konzistenci výroby; v důsledku toho složitost procesu a výrobní náklady zůstávají oblastmi pro neustálou optimalizaci.

Difrakční optické vlnovody a povrchové reliéfní mřížky: Technologie řízení světla v nanoměřítku

Difrakční optické vlnovody využívají zcela odlišný přístup: namísto zabudování reflektorů do vlnovodu se na povrchu vlnovodu nebo v jeho struktuře vyrábějí periodické struktury v nanoměřítku – konkrétně povrchové reliéfní mřížky (SRG). SRG se obvykle vytvářejí pomocí procesů, jako je litografie elektronovým paprskem, litografie nanoimprintu nebo leptání iontovým paprskem, aby se vytvořily fyzické mřížkové vzory na povrchu vlnovodu s charakteristickými rozměry v rozsahu od desítek do stovek nanometrů.

Základní princip fungování SRG lze popsat mřížkovou rovnicí:

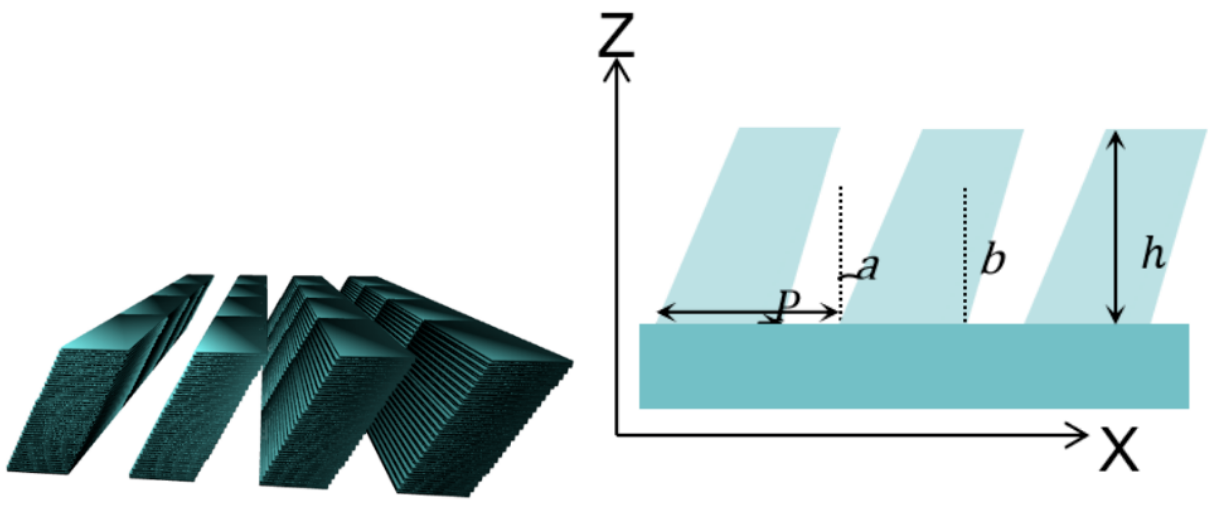

Obrázek níže ukazuje schéma struktury typické šikmé mřížky v softwaru OAS; navržením periody mřížky, pracovního cyklu, hloubky a úhlu sklonu lze přesně řídit difrakční účinnost pro různé vlnové délky a řády difrakce.

V AR vlnovodech SRG typicky obsahuje tři hlavní funkční oblasti:

· In-coupling mřížka: Zodpovídá za spojení kolimovaného světelného paprsku emitovaného mikroprojekčním motorem do vlnovodu, čímž zajišťuje, že splňuje podmínky pro úplné šíření vnitřního odrazu.

· Otočná mřížka (rozšiřující mřížka): Mění směr šíření světla – obvykle přesměruje vodorovně se šířící světlo do svislého směru – za účelem dosažení jednorozměrného rozšíření zornice.

· Výstupní mřížka: Rovnoměrně extrahuje světlo z vlnovodu a nasměruje ho do oka uživatele, aby vytvořil displej.

Tato 'třímřížková' architektura umožňuje difrakčním vlnovodu dosáhnout dvourozměrného rozšíření výstupní pupily s relativně jednoduchou strukturou při zachování tenkého optického profilu, což z ní činí klíčový technologický směr pro spotřebitelské brýle AR. Ve srovnání s geometrickými vlnovody nabízejí difrakční vlnovody výhody, jako je lehký, tenký tvarový faktor a větší flexibilita designu; některé konstrukce mohou dosáhnout tloušťky v milimetrovém nebo dokonce submilimetrovém rozsahu.

Nástroje pro návrh a optimalizaci SRG: Protože rozměry mřížkových struktur jsou srovnatelné s vlnovou délkou světla, tradiční metody geometrické optiky nemohou přesně popsat jejich optické chování; v důsledku toho jsou vyžadovány metody elektromagnetické simulace, jako je rigorózní analýza sdružených vln (RCWA). RCWA funguje tak, že rozděluje oblast mřížky do několika tenkých vrstev a používá Fourierovu expanzi k popisu distribuce elektromagnetického pole; pak řeší Maxwellovy rovnice pro výpočet účinnosti a polarizační odezvy různých difrakčních řádů.

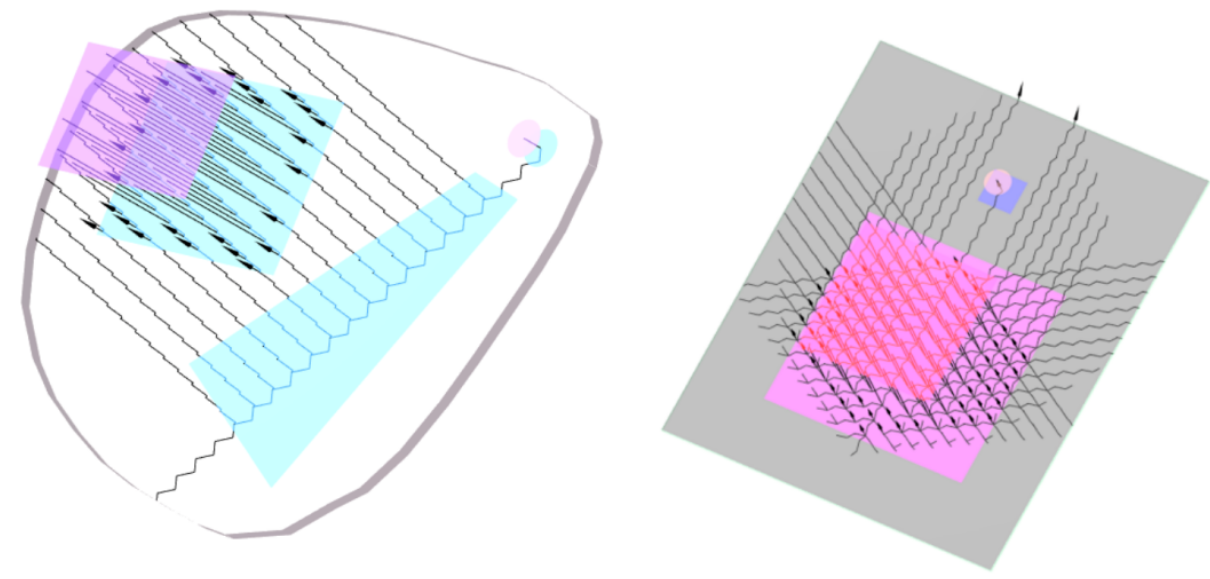

Integrací algoritmů, jako je Particle Swarm Optimization (PSO), mohou inženýři identifikovat vynikající návrhy v rámci parametrového prostoru definovaného proměnnými, jako je perioda mřížky, hloubka, pracovní cyklus a úhel sklonu. Například v případě S-polarizovaného světla o vlnové délce 550 nm může optimalizace parametrů zvýšit účinnost difrakce z přibližně 56 % na více než 94,7 %.

Klíčové výhody SRG:

• Ultra jednoduchá struktura s tloušťkou pod 0,5 mm;

• Vysoká flexibilita návrhu umožňující kontrolu úhlu paprsku, rovnoměrnosti a polarizace prostřednictvím morfologie mřížky;

• Vhodné pro nízkonákladovou hromadnou výrobu pomocí technologie nanotisku (např. pro spotřebitelské AR brýle).

Inherentní výzvy SRG:

• Duhové artefakty: Rozptyl nastává, když okolní světlo (např. sluneční světlo) dopadá na povrchovou mřížku a vytváří barevné proužky. Substráty s vysokým indexem lomu (např. SiC) mohou tento efekt potlačit.

• Rozptyl: Rozptyl nastává, když okolní světlo (např. sluneční světlo) dopadá na povrchovou mřížku a vytváří barevné proužky. Substráty s vysokým indexem lomu (např. SiC) mohou tento efekt potlačit.

• Nízká optická účinnost: Jednoprůchodová difrakční účinnost je typicky 10 %–30 %; celková účinnost vyžaduje zlepšení prostřednictvím optimalizace profilu mřížky nebo kaskádových návrhů.

• Citlivost na polarizaci: SRG vykazují výrazně odlišné odezvy na různé stavy polarizace, což vyžaduje použití zdrojů polarizovaného světla nebo zařízení pro konverzi polarizace.

Proto se vývoj difrakčních optických vlnovodů zaměřuje nejen na dosažení tenčích struktur, ale na dosažení lepší rovnováhy mezi optickou účinností, uniformitou, zorným polem (FOV) a přizpůsobivostí prostředí.

Fyzická rovnováha mezi efektivitou a uniformitou

Difrakční optické vlnovody již dlouho čelí zásadnímu konfliktu: zvýšení jasu displeje vyžaduje zvýšení účinnosti vazby mřížky; vyšší účinnost však může vést ke zvýšené parazitní difrakci a úniku energie – zejména při širokých zorných polích – a tím narušit jednotnost zobrazení. Naopak upřednostňování uniformity v nadměrné míře může přijít na úkor celkové optické účinnosti. Tento konflikt mezi účinností a uniformitou pramení z pasivní odezvy konvenčních mřížek na polarizační stavy a cesty šíření.

V posledních letech nabízejí polarizační objemové holografické mřížky (PVG) nový způsob optimalizace. Na rozdíl od povrchových reliéfních mřížek využívají PVG k modulaci šíření světla periodickou strukturu indexu lomu vytvořenou v materiálu prostřednictvím holografické interference. Výzkum ukázal, že za specifických podmínek mohou PVG využít mechanismy polarizační konverze ke zvýšení účinnosti šíření světla a snížení energetických ztrát způsobených určitými parazitními difrakčními efekty. Mezi nimi přitáhl významnou pozornost mechanismus anomální polarizační konverze (APC).

Aktivní modulací stavu polarizace světla za účelem nasměrování více optické energie podél cílové cesty má tento mechanismus potenciál zvýšit účinnost vazby a rovnoměrnost jasu. Technologie jako PVG a APC však zůstávají v aktivním výzkumu; jejich praktické použití ve velkém měřítku vyžaduje další ověřování materiálových systémů, výrobních procesů a nákladové efektivity.

Mikrodisplej a systémová integrace: Celková rovnováha optického systému

Optické vlnovody slouží jako 'vodiče', zatímco optický engine na předním konci – mikrodisplej – určuje jas, kontrast a barvu. V současné době mezi primární technologie mikrodisplejů, které jsou zkoumány v oblasti AR displejů pro blízké oko, patří Micro-OLED, LCoS/DLP a Micro LED.

Micro-OLED: Relativně vyspělé řešení pro blízké oko

Nabízí extrémně vysoký kontrast (v řádu milionů ku jedné) a nejvyšší úroveň vyspělosti. Typická svítivost oka se pohybuje od 1 000 do 1 250 nitů, což poskytuje základní čitelnost ve středně jasném prostředí, i když výkon zůstává nedostatečný v silném venkovním světle. Zatímco některé vzorky mohou dosáhnout maximální úrovně jasu v řádu desítek tisíc nitů, spotřeba energie a životnost jsou limitujícími faktory.

LCoS/DLP: Přístup s vysokým jasem, ale s výzvami ohledně miniaturizace.

Tyto systémy, schopné dosahovat úrovně jasu desítek tisíc nitů, se vyznačují objemnými optickými motory (4–6 ccm) a vysokými požadavky na tepelný management, takže je obtížné dosáhnout tenkého a lehkého tvaru.

Micro LED: Klíčový kandidát na budoucí AR displeje

S teoretickou jasností přesahující 100 000 nitů, objemem menším než 0,5 cm3 a životností přesahující 100 000 hodin – spolu s vynikající kompatibilitou s vlnovody SiC – je považován za konečné řešení. Výtěžnost přenosu hmoty u plnobarevných displejů však zůstává primárním konstrukčním úzkým hrdlem a současné možnosti ještě nesplňují požadavky na spotřebitelskou hromadnou výrobu.

Navíc kompromisy mezi zorným polem (FOV), očním boxem, tloušťkou vlnovodu, účinností vazby a spotřebou energie dělají AR optický design podobný řešení optimalizačního problému v prostoru vysokorozměrných parametrů. To vysvětluje, proč brýle pro AR, které skutečně splňují požadavky spotřebitele, ještě nezaznamenaly široké přijetí: výzva nespočívá v proveditelnosti jakékoli jednotlivé technologie, ale v dosažení vynikající úrovně holistické rovnováhy v celém systému.

Synergický pokrok optiky AR prostřednictvím několika technických cest

Technologie optických vlnovodů AR v současné době prochází neustálým vývojem. Na jedné straně materiály s vysokým indexem lomu nabízejí nové možnosti pro rozšíření zorného pole a optimalizaci optického výkonu; na druhé straně technologie jako PVG a řízení polarizace řeší kompromis mezi optickou účinností a uniformitou v difrakčních vlnovodech. Mezitím bude vývoj nových technologií mikrodispleje, jako je MicroLED, dále pohánět vývoj systémů AR směrem k vyššímu jasu a kompaktnějším tvarovým faktorům.

Různé scénáře aplikací kladou různé požadavky týkající se zorného pole, hmotnosti, ceny, životnosti baterie a kvality zobrazení; v důsledku toho bude budoucí trh s brýlemi pro AR pravděpodobně svědkem koexistence více technických řešení.

Od úplného vnitřního odrazu k materiálům s vysokým indexem lomu a od geometrických reflexních struktur a difrakčních mřížek po polarizační objemovou holografickou technologii je vývoj optických vlnovodů v podstatě nepřetržitým úsilím o řízení šíření světla s větší přesností. Každý technologický pokrok představuje průlom v hranicích materiálových vlastností, optického designu a výrobních procesů.

V budoucnu, kdy se optické systémy, technologie mikrodisplejů a výpočetní výkon budou dále sbližovat, jsou brýle pro AR připraveny přiblížit se cíli být přirozenější, lehčí a vhodné pro celodenní používání. Optické vlnovody zůstanou kritickou základní technologií určující zážitek ze zobrazení brýlí pro AR.

Zdroj: Sestavili Wuhan Eryuan Technology a Aibang Zhizao
