Na monokulárních a binokulárních brýlích: Více než jen další obrazovka

Zavedení

V oblasti chytrých brýlí představují monokulární a binokulární displeje dva technické přístupy, které se zdají podobné, ale zásadně se liší.

Na první pohled se zdá, že rozdíl spočívá pouze v přidání druhého optického motoru – podobně jako u smartphonu, který upgraduje z fotoaparátu s jedním objektivem na fotoaparát se dvěma objektivy. Když je však tento optický motor umístěn přímo před okem, vyvstává zásadní otázka:

Když už monokulární displej dokáže poskytnout potřebné informace, proč přidávat displej pro druhé oko?

Binokulární a monokulární systémy jednoduše nepředstavují konfigurace 'high-end' versus 'low-end'; spíše se jedná o dva odlišné přístupy k vizuální interakci.

Monokulární : Přináší informace přímo před očima

Binokulární : Umístí informace do prostorového prostředí

Tento článek zkoumá – z pohledu vizuálního lidského faktoru a pohodlí při nošení – proč se chytré brýle rozcházely do monokulárních a binokulárních přístupů a co přesně tyto dva odlišuje.

Proč lidé potřebují dvě oči?

Lidské vidění dlouho fungovalo podle fyziologických principů zahrnujících synchronizované zaostřování, stereoskopické zobrazování a vyvážená zorná pole. Jedno oko je však ve skutečnosti schopno vykonávat obrovské množství vizuálních úkolů; pomocí monokulárních hloubkových narážek – jako je okluze, perspektiva, relativní velikost, stínování, gradienty textur a paralaxa pohybu – může mozek odvodit vzdálenost a prostorové umístění objektů. Jednoduše řečeno, mít pouze jedno oko nebrání člověku ve schopnosti vést normální život.

Proč lidé potřebují dvě oči?

Lidské oko přirozeně funguje podle fyziologických principů zahrnujících synchronizované binokulární zaostřování, stereoskopické zobrazování a vyvážená zorná pole. Jedno oko je však ve skutečnosti schopno vykonávat obrovské množství vizuálních úkolů; pomocí monokulárních hloubkových narážek – jako je okluze, perspektiva, relativní velikost, stínování, gradienty textur a paralaxa pohybu – může mozek odvodit vzdálenost a prostorové umístění objektů. Zjednodušeně řečeno, i člověk s pouze jedním funkčním okem může vést normální život.

Co přesně ty dvě oči poskytují?

Odpověď zní: binokulární disparita a binokulární konvergence.

Monokulární vidění : Na základě 2D planárních obrazů se mozek při sekundárních závěrech spoléhá na hloubkové narážky. Pomůže vám určit: 'Který objekt je blíže?', 'Kterým směrem se silnice rozprostírá?' a 'Který objekt zakrývá jiný?'

Binokulární vidění : Binokulární disparita umožňuje mozku činit úsudek porovnáním rozdílů mezi obrazy z levého a pravého oka, zatímco mechanismus vergence pomáhá přirozenému ukotvení virtuálních objektů v konkrétních hloubkách v reálném prostoru. Řekne vám přímo: 'Jaká je přesná vzdálenost tohoto objektu vzhledem k tomuto?'

Absolutní hloubka = monokulární narážky (absolutní vzdálenost/orientace) × binokulární narážky (rozdíl hloubky)

Poznámka: '×' zde znamená 'integraci' — což znamená, že prostorové vnímání hloubky je výsledkem vážené integrace více monokulárních a binokulárních hloubkových narážek.

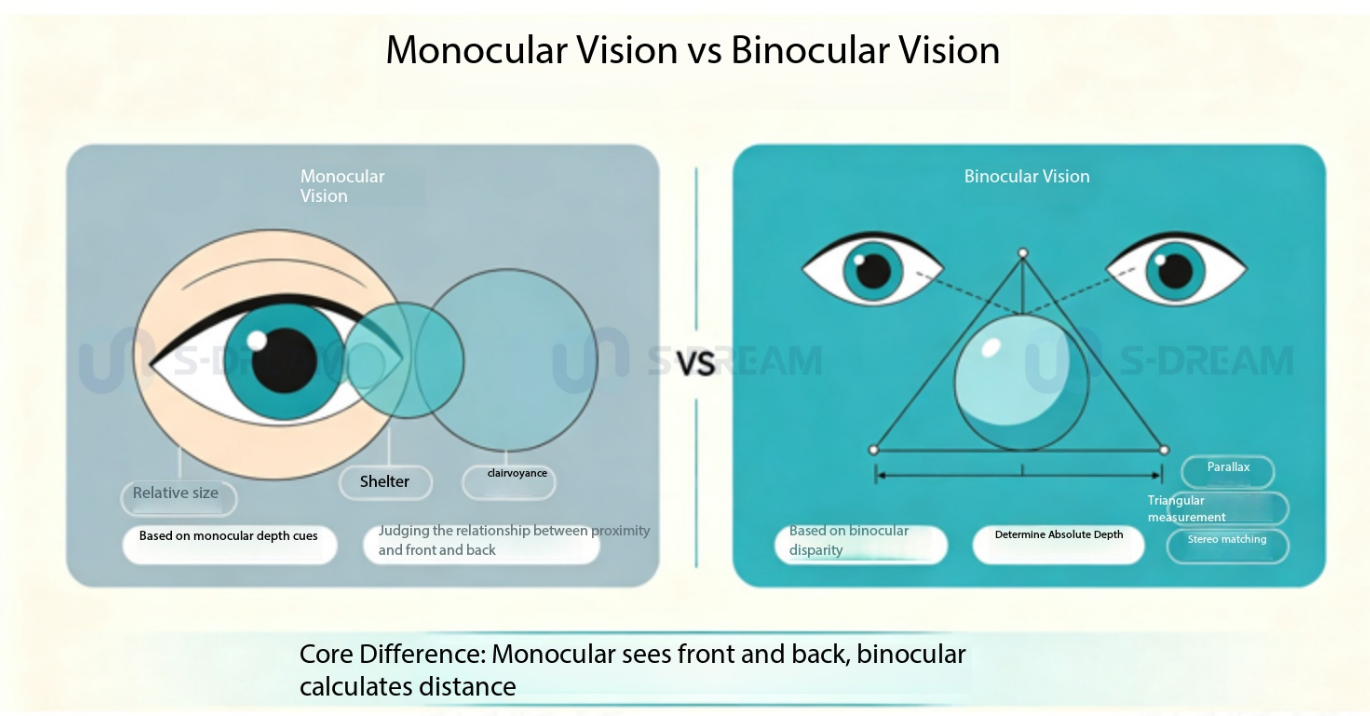

Diagram porovnání monokulárního vidění a binokulárního vidění

Rozdíl v uživatelské zkušenosti mezi monokulárními a binokulárními brýlemi s displejem pramení z tohoto základního rozdílu v logice zobrazování.

Vizuální lidské faktory a zážitky z blízkého oka: Monokulární vs. Binokulární

Systémy blízkého oka jsou zodpovědné za dodávání světla do oka, ale to, co v konečném důsledku určuje vnímání a zkušenost uživatele, je to, jak mozek vnímá a zpracovává vizuální informace.

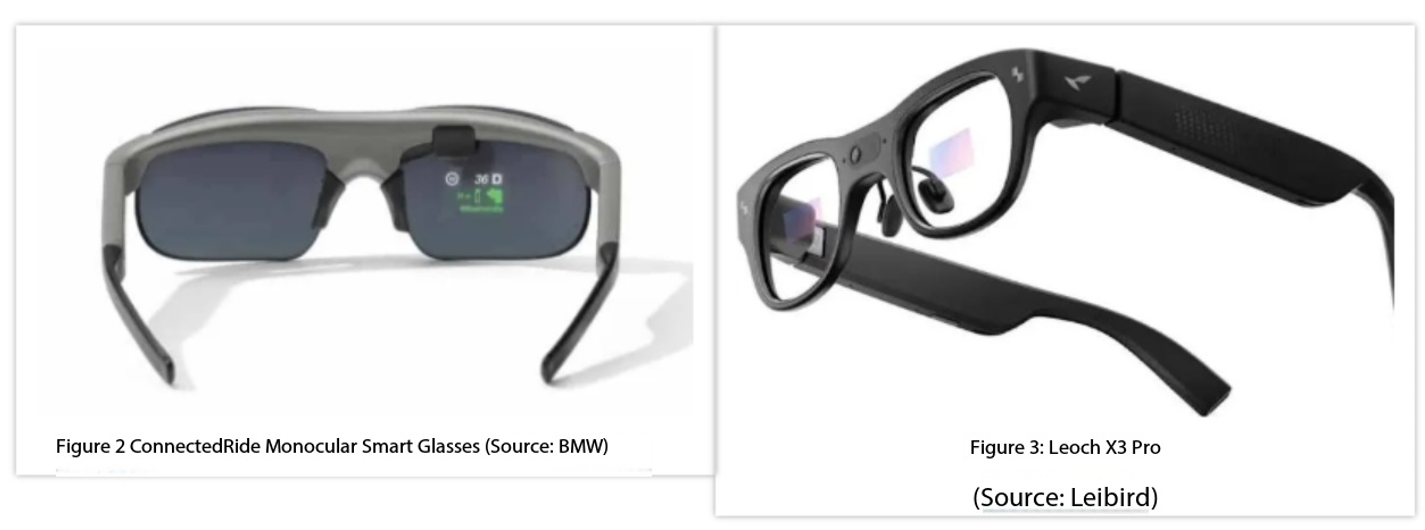

Brýle s monokulárním displejem : Tyto brýle obsahují zobrazovací modul – jako je optický modul – namontovaný na jedné čočce; jednoduše řečeno, jedno oko se dívá na skutečný svět, zatímco druhé na digitální informace.

Brýle s binokulárním displejem : Tyto brýle obsahují symetricky namontované zobrazovací moduly, které promítají virtuální obrazy současně na obě strany, což umožňuje 2D heads-up displeje a 3D stereoskopické zobrazování s vnímáním hloubky.

1. Vstup vizuálního vnímání informací: nepřátelský vs. kolaborativní

Brýle s monokulárním displejem : Displej na jedné straně nutí zrakovou kůru mozku, aby současně zpracovávala 'monokulární virtuální obraz' a 'binokulární scénu reálného světa'. Protože mozek nedokáže spojit tyto nesmírně odlišné obrazy do jednotného stereoskopického pohledu, musí se zraková kůra aktivně bránit a často přepínat mezi dvěma vizuálními cestami – fenomén známý jako vizuální rivalita. Tento základní mechanismus nervové inhibice spotřebovává značné zdroje pozornosti, což vede k rozdělené pozornosti a nervové únavě uživatele.

Nevyvážený binokulární zážitek : nekonzistentní binokulární zaostřování, nerovnoměrný jas v zorném poli a binokulární rivalita;

Omezené a posunuté zorné pole : snímky jsou z velké části soustředěny na okraji zorného pole na jedné straně, což omezuje viditelnou oblast a vede k problémům, jako jsou rozmazané okraje a nesprávné zaostření na této straně;

Nadměrná kognitivní zátěž : časté přepínání zrakových drah vede k nedostatku soustředěné pozornosti.

Brýle s binokulárním displejem : Obě oči přijímají identické, synchronizované obrazy, které jsou v souladu s přirozenými kooperativními mechanismy lidského oka a obvyklým způsobem vidění světa. Zatímco binokulární sledování eliminuje vizuální rivalitu, zavádí konflikt vergence-akomodace (VAC); to způsobuje, že řídicí centra mozku přijímají protichůdné signály nervové zpětné vazby, což vede k namáhání očních svalů a závratím.

Synergické mechanismy přirozeného vidění :

Při sledování blízkých objektů: oči se sbíhají dovnitř + čočka zaostřuje pro vidění na blízko;

Při pozorování vzdálených objektů: oči se zarovnají paralelně + zaostření čočky pro vidění do dálky;

Fyziologický konflikt vyvolaný displeji na blízko :

Úhel konvergence signalizuje mozku, že cílový objekt je vzdálen 1 metr.

Optická zobrazovací vzdálenost nutí čočku zaostřit na 2 metry.

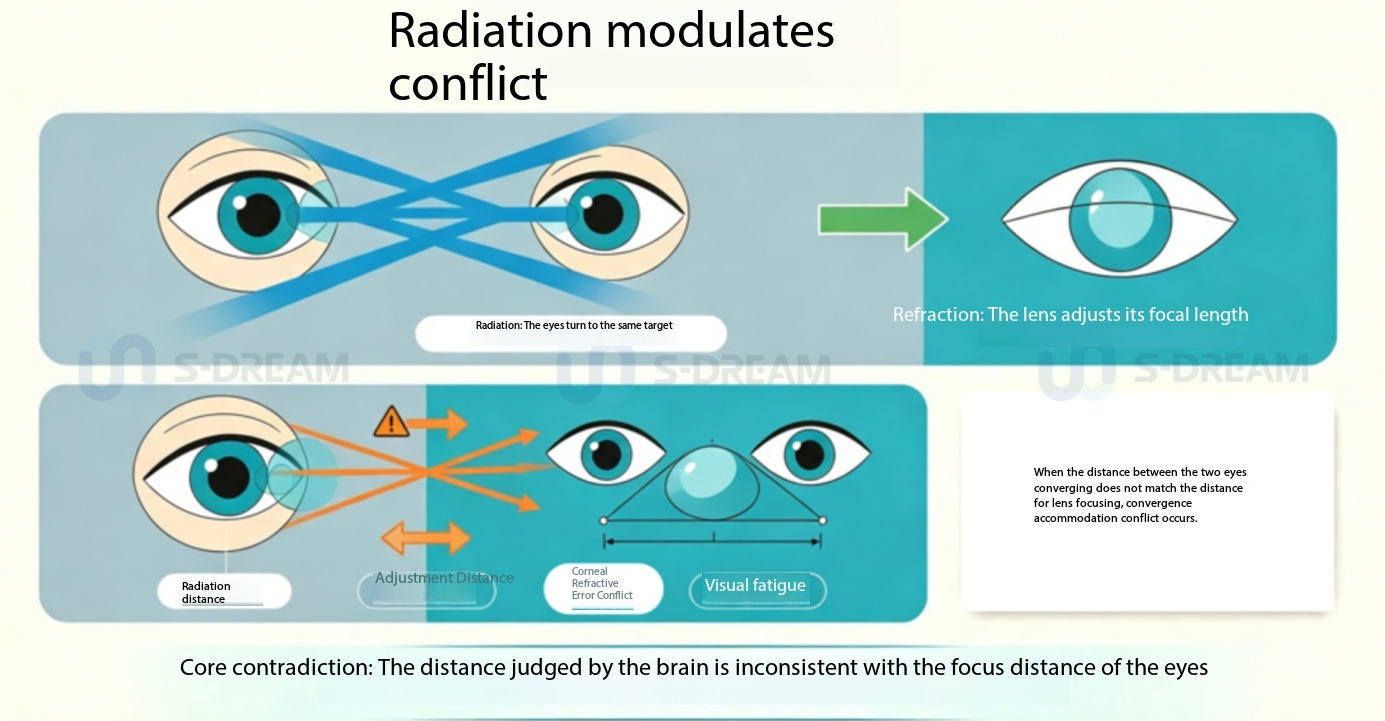

Schematický diagram principu vergence-akomodace

2. Zpracování vizuálních informací: Monokulární vidění zahrnuje 'prohlížení informací', zatímco binokulární vidění zahrnuje 'prohlížení prostoru.'

Po obdržení vizuálních signálů musí mozek provést extrakci rysů, prostorové modelování a porovnávání záměrů ve zrakové kůře. V této fázi se monokulární a binokulární přístupy rozcházejí do zcela odlišných cest zpracování:

Fúze obrazu a zpracování informací

Monokulární : Mozek se spoléhá na monokulární hloubkové narážky, aby provedl 'sekundární inferenci' na 2D planární informaci; logika zpracování informací je založena na superpozici informací.

Binokulární : Mozek provádí odpovídající výpočty pomocí binokulární disparity k přímému sestavení 3D prostorového modelu; logika zpracování informací je založena na prostorové fúzi.

Prahové hodnoty binokulární tolerance a přetížení zpracování

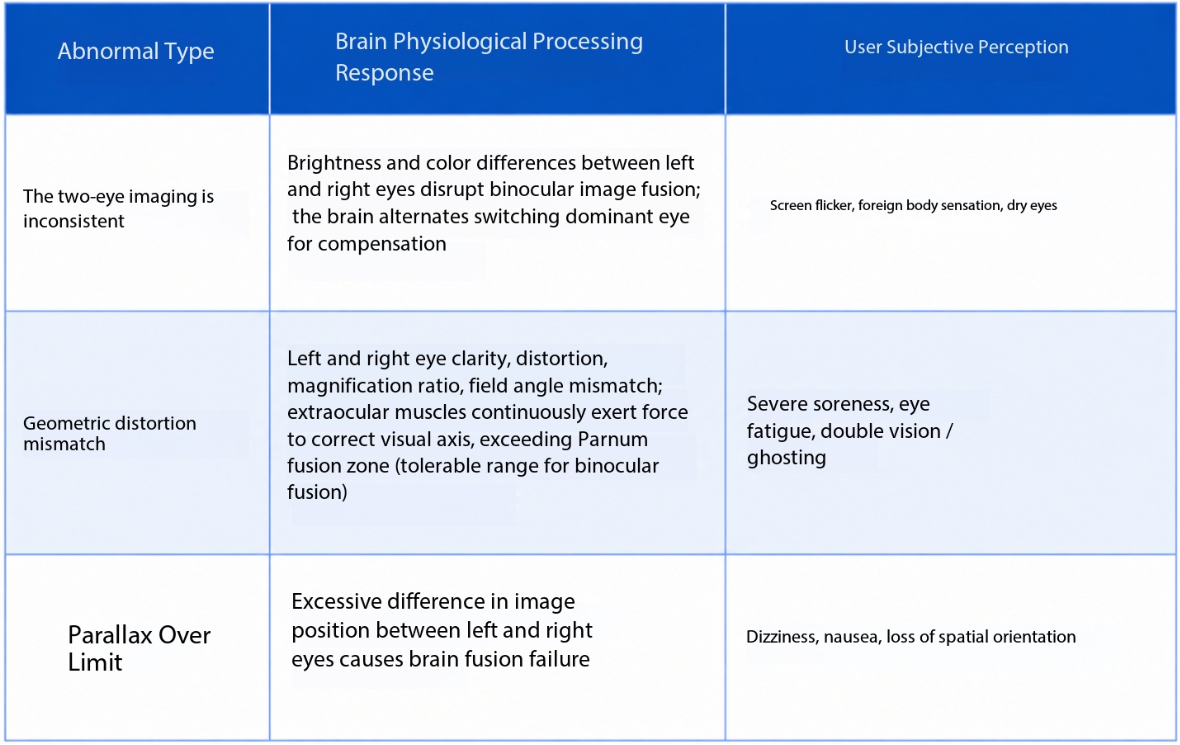

Binokulární zobrazovací systém není v žádném případě jednoduše 'dva monokulární optické motory zkombinované'. Jakmile se snímky prezentované levému a pravému oku odchýlí za hranice fyziologické tolerance lidského oka, zátěž zrakového zpracování mozku se prudce zvýší; fyziologické reakce a subjektivní zkušenosti spojené s různými typy anomálií jsou následující:

Zatímco binokulární displeje nabízejí bohaté podněty pro prostorovou hloubku a vynikající prostorový zážitek, představují také další kognitivní zátěž pro koordinaci a představují vyšší technické překážky a výzvy týkající se ladění lidských faktorů.

Binokulární vidění není 've své podstatě pohodlnější'; spíše nabízí vyšší strop pro vizuální zážitek a zároveň přináší větší rizika týkající se uživatelské zkušenosti.

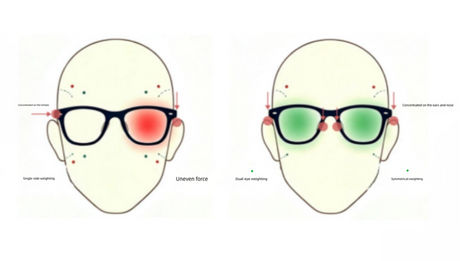

Pohodlné nošení: Těžiště versus hmotnost

Zatímco vizuální ergonomie určuje, zda je displej čistý a zda sledování nezpůsobuje únavu, zkušenost s nošením určuje, zda je zařízení dostatečně pohodlné pro každodenní používání.

Chytré brýle nejsou pouze displeje; jsou to výrobky spotřební elektroniky určené k dlouhodobému nošení na obličeji.

Brýle s monokulárním displejem se vyznačují zjednodušenou hardwarovou architekturou; v kombinaci s lehkým tělem a čipy s nízkou spotřebou je celkový produkt lehčí. Při delším používání však může posun těžiště vést k nerovnoměrné upínací síle ze spánků, což způsobuje nepohodlí v důsledku tlaku na jednu stranu hlavy (na spáncích).

Brýle s binokulárním displejem vyžadují symetrické optické motory, ploché kabely a optické čočky na obou stranách; zajištění synchronizovaného provozu duálních optických enginů při vyvážení kvality obrazu a životnosti baterie často vyžaduje větší baterii, což dále snižuje lehkou konstrukci zařízení. Zkušenosti uživatelů s komerčně dostupnými produkty naznačují značný tlak na uši a nos. Symetrické rozložení hmotnosti však nabízí výhodu bezpečnějšího a stabilnějšího usazení.

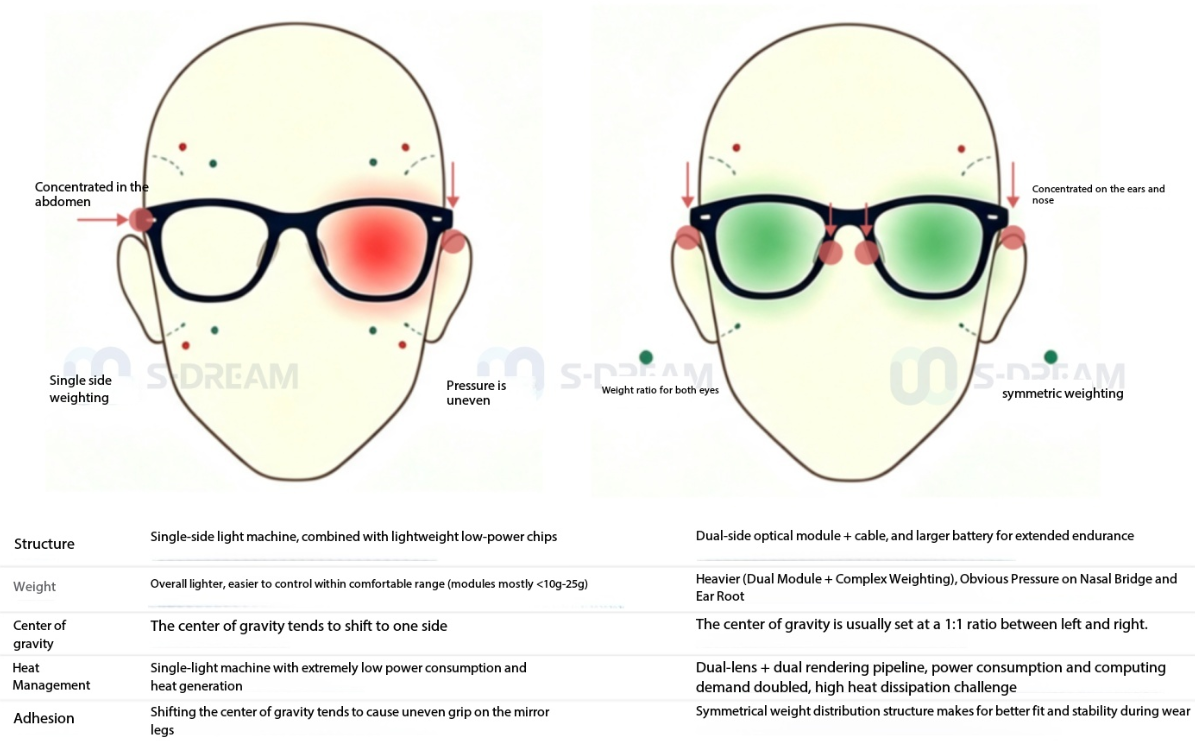

Monokulární brýle vs. binokulární brýle

Závěr

Volba mezi monokulárními a binokulárními brýlemi není pouze věcí technické logiky; vyžaduje řešení základní otázky: jaký je původní záměr produktu? Monokulární design nabízí nejlepší okamžitou nákladovou efektivitu a nižší hmotnost – poskytuje vynikající specifikace na papíře – ale nemůže zaručit optimální vizuální zážitek. Naopak design binokulárního dalekohledu vyžaduje hluboké porozumění fyziologickým mechanismům binokulárního vidění a vyžaduje navigaci ve vyšších standardech optické konzistence, komplexní binokulární fúzi a přísné inženýrství lidských faktorů spolu s kompromisy mezi hmotností, spotřebou energie a pohodlím nositele. Binokulární displej zahrnuje mnohem více než pouhé přidání další obrazovky.

Zdroj: S-Dream Lab
