Monoküler ve Dürbün Ekran Camlarında: Ekstra Bir Ekrandan Daha Fazlası

giriiş

Akıllı gözlük alanında monoküler ve binoküler ekranlar benzer görünen ancak temelde farklı olan iki teknik yaklaşımı temsil etmektedir.

İlk bakışta fark, yalnızca ikinci bir optik motorun eklenmesi gibi görünüyor; tıpkı bir akıllı telefonun tek lensli kameradan çift lensli kameraya yükseltilmesine benzer. Ancak bu optik motor gözün önüne yerleştirildiğinde temel bir soru ortaya çıkıyor:

Monoküler bir ekran gerekli bilgiyi zaten sağlayabiliyorsa neden ikinci göz için bir ekran ekleyesiniz ki?

Binoküler ve monoküler sistemler yalnızca 'üst düzey' ve 'düşük düzey' konfigürasyonları temsil etmez; daha ziyade görsel etkileşime iki farklı yaklaşımdırlar.

Monoküler : Bilgiyi gözlerin önüne getirir

Binoküler : Bilgileri mekansal ortama yerleştirir

Bu makale, görsel insan faktörleri ve kullanım konforu perspektifinden, akıllı gözlüklerin neden monoküler ve binoküler yaklaşımlara ayrıldığını ve bu ikisini birbirinden ayıran şeyin tam olarak ne olduğunu araştırıyor.

İnsanların neden iki göze ihtiyacı var?

İnsan görüşü uzun süredir senkronize odaklanma, stereoskopik görüntüleme ve dengeli görsel alanları içeren fizyolojik prensiplere göre çalışmaktadır. Ancak tek bir göz aslında çok çeşitli görsel görevleri yerine getirme kapasitesine sahiptir; Beyin, kapanma, perspektif, göreceli boyut, gölgeleme, doku geçişleri ve hareket paralaksı gibi monoküler derinlik ipuçlarını kullanarak nesnelerin mesafesini ve mekansal konumunu anlayabilir. Basitçe söylemek gerekirse, tek göze sahip olmak kişinin normal bir yaşam sürdürmesine engel değildir.

İnsanların neden iki göze ihtiyacı var?

İnsan gözü doğal olarak senkronize binoküler odaklanma, stereoskopik görüntüleme ve dengeli görme alanlarını içeren fizyolojik prensiplere göre çalışır. Ancak tek bir göz aslında çok çeşitli görsel görevleri yerine getirme kapasitesine sahiptir; Beyin, kapanma, perspektif, göreceli boyut, gölgeleme, doku geçişleri ve hareket paralaksı gibi monoküler derinlik ipuçlarını kullanarak nesnelerin mesafesini ve mekansal konumunu anlayabilir. Basit bir ifadeyle, tek gözü işlevsel olan bir kişi bile normal bir yaşam sürdürebilir.

Bu iki göz tam olarak ne sağlıyor?

Cevap: binoküler eşitsizlik ve binoküler yakınsama.

Monoküler görme : 2 boyutlu düzlemsel görüntülere dayanarak beyin, ikincil çıkarımlar yapmak için derinlik ipuçlarına güvenir. Şunları belirlemenize yardımcı olur: 'Hangi nesne daha yakın?', 'Yol hangi yönde uzanıyor?' ve 'Hangi nesne diğerini engelliyor?'

Binoküler görüş : Binoküler eşitsizlik, beynin sol ve sağ gözlerden gelen görüntüler arasındaki farkları karşılaştırarak karar vermesini sağlarken verjans mekanizması, sanal nesnelerin gerçek uzayda belirli derinliklere doğal olarak sabitlenmesine yardımcı olur. Size doğrudan şunu söyler: 'Bu nesnenin buna göre kesin uzaklığı nedir?'

Mutlak derinlik = Monoküler ipuçları (mutlak mesafe/yönelim) × Binoküler ipuçları (derinlik farkı)

Not: Burada '×' 'integrasyon' anlamına gelir; bu, uzaysal derinlik algısının çoklu monoküler ve binoküler derinlik ipuçlarının ağırlıklı entegrasyonunun sonucu olduğu anlamına gelir.

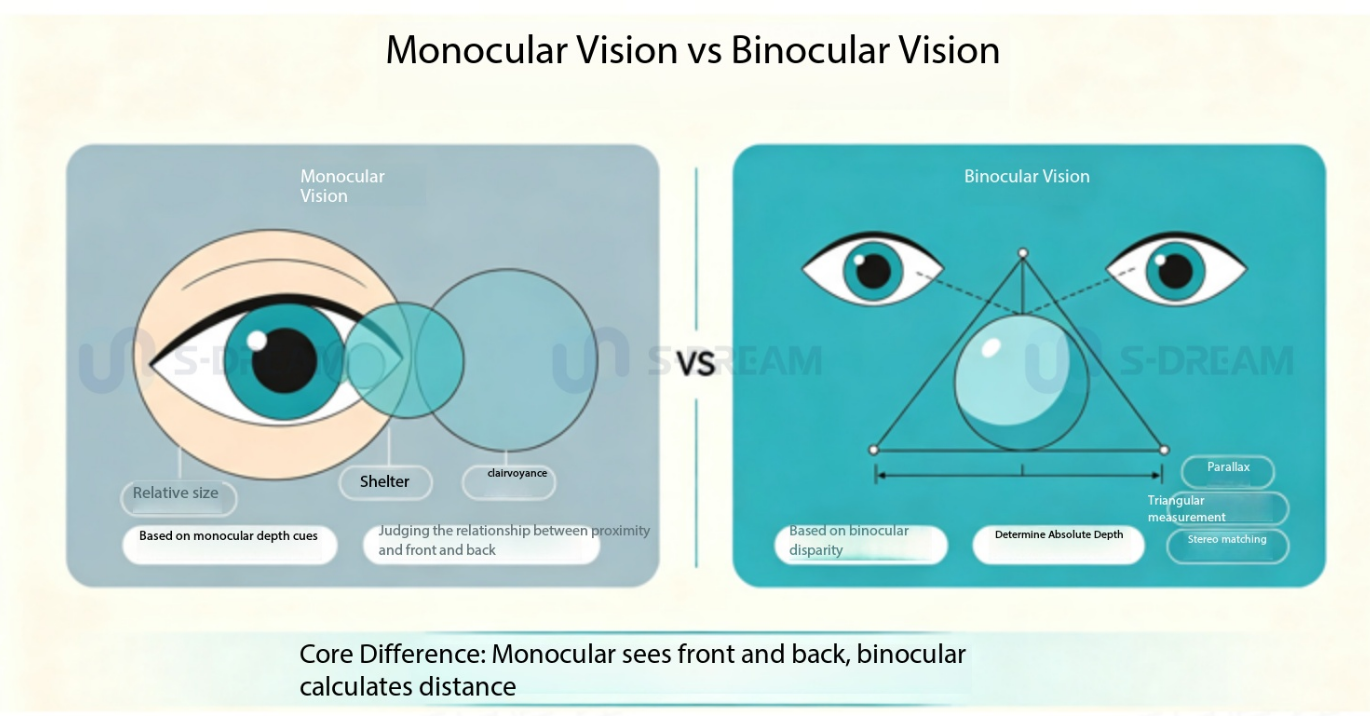

Monoküler Görüş ile Binoküler Görüşü Karşılaştırma Diyagramı

Monoküler ve binoküler ekran gözlükleri arasındaki kullanıcı deneyimi farkı, görüntüleme mantığındaki bu temel farklılıktan kaynaklanmaktadır.

Görsel İnsan Faktörleri ve Yakın Göz Deneyimleri: Monoküler vs. Binoküler

Göze yakın görüntüleme sistemleri, ışığın göze iletilmesinden sorumludur, ancak nihai olarak kullanıcının algısını ve deneyimini belirleyen şey, beynin görsel bilgiyi nasıl algıladığı ve işlediğidir.

Monoküler ekran gözlükleri : Bunlar, bir lens üzerine monte edilmiş optik motor gibi bir ekran modülüne sahiptir; Basitçe ifade etmek gerekirse, bir göz gerçek dünyayı görürken diğeri dijital bilgileri görür.

Binoküler ekran gözlükleri : Bunlar, sanal görüntüleri eş zamanlı olarak her iki tarafa yansıtan, simetrik olarak monte edilmiş ekran modüllerine sahiptir ve 2D baş üstü ekranlara ve derinlik algılı 3D stereoskopik görüntülemeye olanak tanır.

1.Görsel Bilgi Algı Girişi: Çekişmeli ve İşbirlikçi

Monoküler ekran gözlükleri : Bir taraftaki ekran, beynin görsel korteksini eşzamanlı olarak bir 'monoküler sanal görüntüyü' ve 'binoküler gerçek dünya sahnesini' işlemeye zorlar. Beyin, bu çok farklı görüntüleri birleşik bir stereoskopik görünümde birleştiremediğinden, görsel korteks, aktif engelleme ve iki görsel yol arasında sık sık geçiş yapmak zorundadır; bu, görsel rekabet olarak bilinen bir olgudur. Temelde yatan bu sinirsel engelleme mekanizması, önemli miktarda dikkat kaynaklarını tüketerek, dikkatin bölünmesine ve kullanıcı için sinirsel yorgunluğa yol açar.

Dengesiz binoküler deneyim : tutarsız binoküler odaklama, görüş alanı boyunca eşit olmayan parlaklık ve binoküler rekabet;

Kısıtlı ve kaydırılmış görüş alanı : Görüntüler büyük ölçüde bir taraftaki görsel alanın kenarında yoğunlaşır, görünür alanı sınırlandırır ve o tarafta bulanık kenarlar ve odak yanlış hizalaması gibi sorunlara yol açar;

Aşırı bilişsel yük : Görsel yolların sık sık değiştirilmesi, odaklanmış dikkat eksikliğine yol açar.

Binoküler ekran gözlükleri : Her iki göz de, insan gözünün doğal iş birliği mekanizmalarına ve dünyayı görme alışkanlığına uygun, aynı, senkronize görüntüleri alır. Binoküler izleme görsel rekabeti ortadan kaldırırken, verjans-uyum çatışmasını (VAC) ortaya çıkarır; bu, beynin kontrol merkezlerinin çelişkili sinirsel geri bildirim sinyalleri almasına neden olarak göz kaslarının gerilmesine ve baş dönmesine neden olur.

Doğal görmenin sinerjik mekanizmaları :

Yakındaki nesneleri görüntülerken: gözler içe doğru birleşir + mercek yakın görüşe odaklanır;

Uzaktaki nesneleri görüntülerken: gözler paralel hizalanır + mercek uzak görüş için odaklanır;

Göze yakın gösterimlerin neden olduğu fizyolojik çatışma :

Yakınsama açısı beyne hedef nesnenin 1 metre uzakta olduğu sinyalini verir.

Optik görüntüleme mesafesi lensin 2 metreye odaklanmasını sağlar.

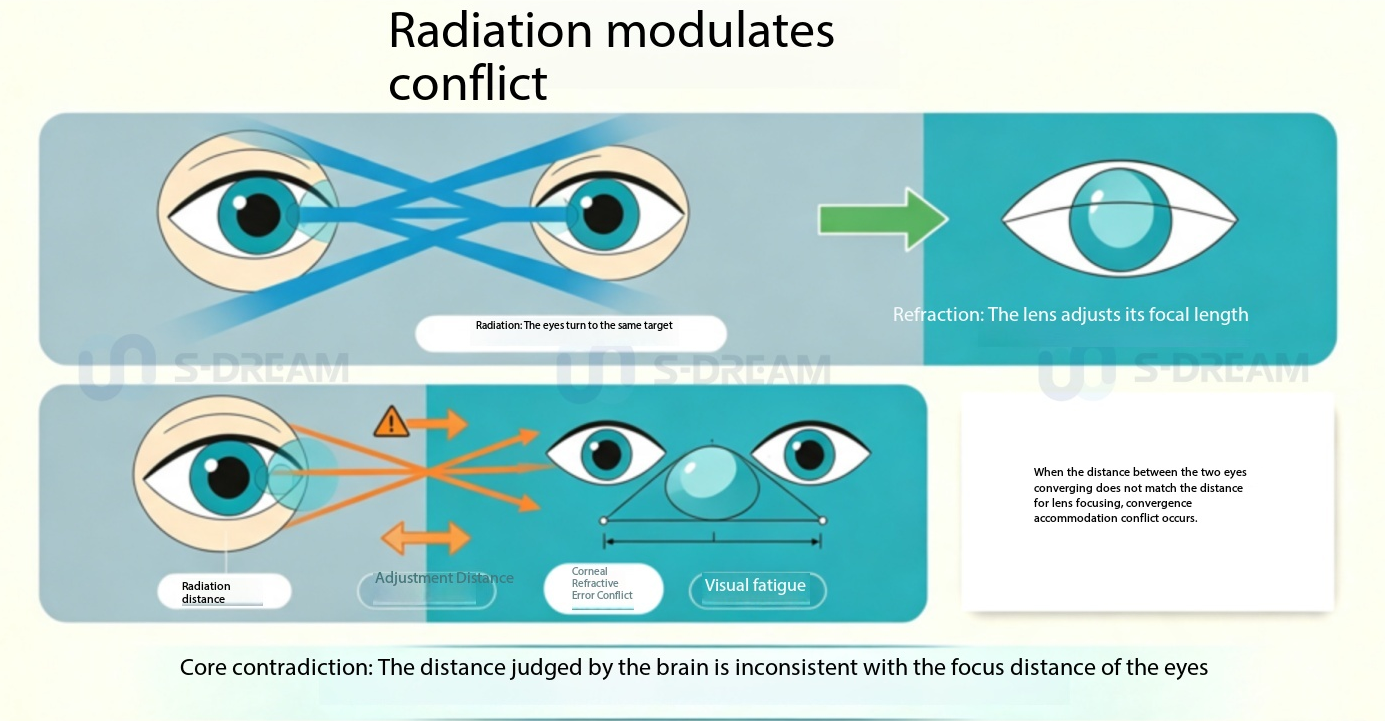

Verjans-uyum çatışması ilkesinin şematik diyagramı

2.Görsel Bilgi İşleme: Monoküler görme 'bilgiyi görüntülemeyi' içerirken binoküler görme 'uzayı görüntülemeyi' içerir.

Görsel sinyaller alındıktan sonra beyin, görsel korteks içerisinde özellik çıkarma, uzaysal modelleme ve amaç eşleştirme işlemlerini gerçekleştirmelidir. Bu aşamada monoküler ve binoküler yaklaşımlar tamamen farklı işleme yollarına ayrılır:

Görüntü Birleştirme ve Bilgi İşleme

Monoküler : Beyin, 2 boyutlu düzlemsel bilgi üzerinde 'ikincil çıkarım' gerçekleştirmek için monoküler derinlik ipuçlarına güvenir; bilgi işleme mantığı bilgi süperpozisyonuna dayanmaktadır.

Binoküler : Beyin, doğrudan bir 3 boyutlu uzaysal model oluşturmak için binoküler eşitsizliği kullanarak eşleştirme hesaplamaları gerçekleştirir; bilgi işleme mantığı mekansal füzyona dayanmaktadır.

Binoküler Tolerans Eşikleri ve İşleme Aşırı Yükü

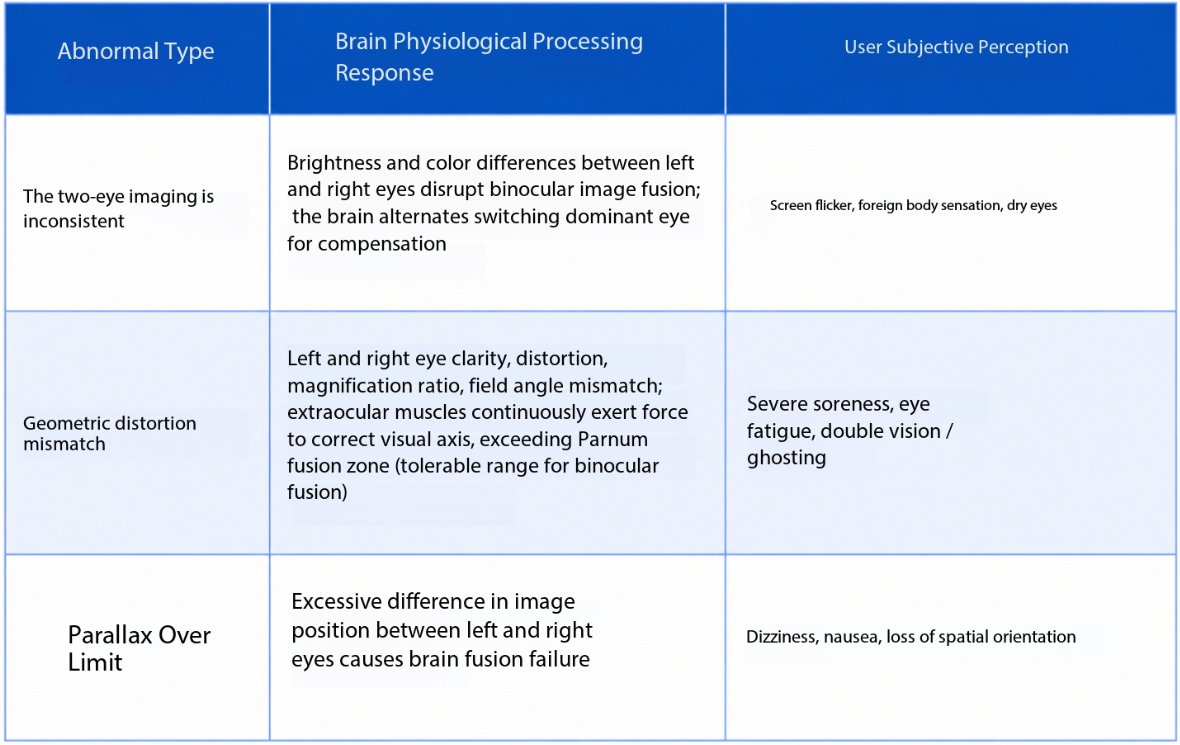

Binoküler görüntüleme sistemi kesinlikle 'birleştirilmiş iki monoküler optik motor' değildir. Sol ve sağ gözlere sunulan görüntüler insan gözünün fizyolojik tolerans sınırlarının ötesine saptığında, beynin görsel işlem yükü keskin bir şekilde artar; çeşitli anomali türleriyle ilişkili fizyolojik reaksiyonlar ve öznel deneyimler aşağıdaki gibidir:

Binoküler ekranlar zengin uzaysal derinlik ipuçları ve üstün bir uzaysal deneyim sunarken, aynı zamanda koordinasyon için ek bir bilişsel yük getirir ve insan faktörünün ayarlanmasıyla ilgili daha yüksek teknik engeller ve zorluklar sunar.

Binoküler görme 'doğal olarak daha rahat' değildir; daha ziyade görsel deneyim için daha yüksek bir tavan sunarken aynı zamanda kullanıcı deneyimine ilişkin daha büyük riskler taşıyor.

Rahat Kullanım Deneyimi: Ağırlık Merkezi ve Ağırlığın Karşılaştırılması

Görsel ergonomi ekranın net olup olmadığını ve izlemenin yorgunluğa neden olup olmadığını belirlerken, kullanım deneyimi cihazın günlük kullanım için yeterince rahat olup olmadığını belirliyor.

Akıllı gözlükler yalnızca ekranlardan ibaret değil; uzun süre yüze takılmak üzere tasarlanmış tüketici elektroniği ürünleridir.

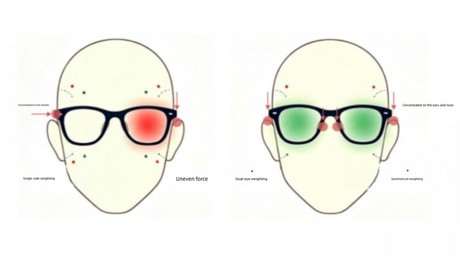

Monoküler ekran camları modern bir donanım mimarisine sahiptir; Hafif bir gövde ve düşük güçlü çiplerle birleştirildiğinde ürünün geneli daha hafif olur. Bununla birlikte, uzun süreli kullanım sırasında ağırlık merkezindeki bir kayma, şakaklardan eşit olmayan sıkma kuvvetine yol açarak başın bir tarafına (şakakta) baskı nedeniyle rahatsızlığa neden olabilir.

Binoküler ekran camları her iki tarafta da simetrik optik motorlar, şerit kablolar ve optik lensler gerektirir; görüntü kalitesi ve pil ömrünü dengelerken çift optik motorun senkronize çalışmasını sağlamak çoğu zaman daha büyük bir pil gerektirir ve bu da cihazın hafif tasarımından daha da ödün verir. Piyasada satılan ürünlerle ilgili kullanıcı deneyimi, kulaklar ve burun üzerinde ciddi bir baskı olduğunu göstermektedir. Ancak simetrik ağırlık dağılımı daha güvenli ve sağlam bir uyum avantajı sunar.

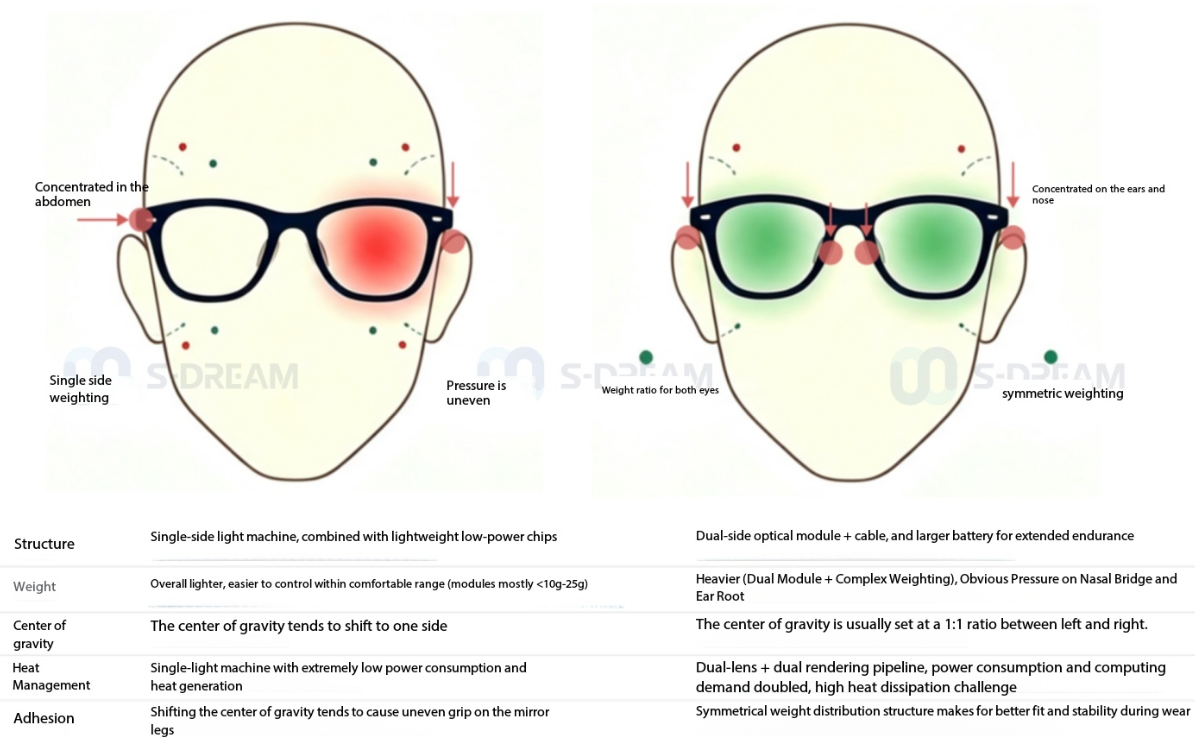

Monoküler Ekran Camları ve Binoküler Ekran Camları

Çözüm

Monoküler ve binoküler gözlükler arasındaki seçim yalnızca teknik bir mantık meselesi değildir; temel soruyu ele almayı gerektirir: Ürünün asıl amacı nedir? Monoküler tasarım, kağıt üzerinde üstün özellikler sağlayarak anında en iyi maliyet verimliliğini ve daha hafifliği sunar, ancak en iyi görsel deneyimi garanti edemez. Bunun tersine, binoküler tasarım, binoküler görmenin fizyolojik mekanizmalarının derinlemesine anlaşılmasını gerektirir ve optik tutarlılık, karmaşık binoküler füzyon ve titiz insan faktörleri mühendisliği için daha yüksek standartların yanı sıra ağırlık, güç tüketimi ve kullanıcı konforu arasındaki dengelerde gezinmeyi gerektirir. Binoküler ekran, ekstra bir ekran eklemekten çok daha fazlasını içerir.

Kaynak: S-Dream Laboratuvarı
