Écran Micro OLED de 0,49 pouces à haute luminosité

Écran Micro OLED de 0,49 pouces à haute luminosité

Modèle:
OL049
Poids:
< 20g
Caméra:
Non
Afficher:
Affichage haute définition
Conférencier:
Non
Autonomie de la batterie :
Pas de batterie
Microphone:
Non
Caractéristiques de l'IA :
Non
Type de connectivité :
Module externe
Assistance sur ordonnance :
Non pris en charge

Quantité:
Taille:	0,49 pouce
Disponibilité:





Renseigner Ajouter au panier

Présentation du produit

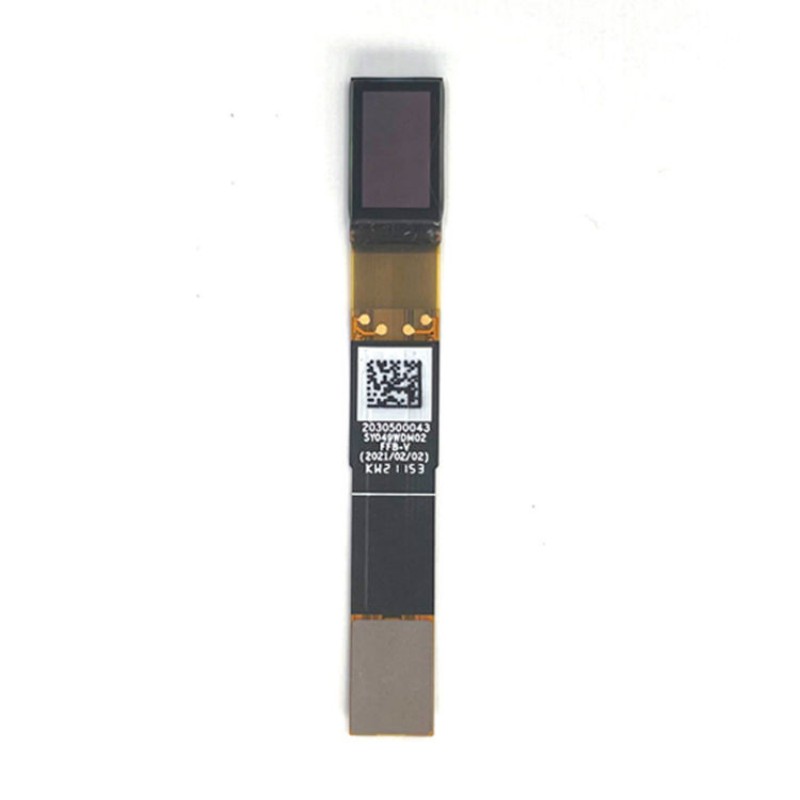

OL049 est un module d'affichage Micro-OLED compact de 0,49 pouces conçu pour les applications d'affichage à proximité de l'œil où la taille, le poids et les détails de l'image sont importants. Il offre une résolution de 1 920 × 1 080 et prend en charge un fonctionnement de 60 à 90 Hz pour les systèmes AR/VR et autres systèmes optiques compacts compatibles. Grâce à son format compact et à sa conception de module externe, l'OL049 peut être évalué pour les casques AR/VR, les viseurs électroniques, les dispositifs d'inspection industrielle et d'autres systèmes d'affichage à proximité de l'œil. L'adéquation finale dépend de l'interface hôte, de l'architecture optique, de la conception mécanique, des exigences d'alimentation et des conditions thermiques du périphérique cible.

Architecture du produit : technologie Micro OLED à base de silicium

Notre écran micro-OLED OL049 témoigne de la technologie avancée des micro-écrans, tirant parti des avantages des fonds de panier en silicium monocristallin.

La puissance du Micro OLED

Contrairement aux OLED traditionnelles sur verre, la Micro OLED (souvent appelée OLED sur silicium) utilise une puce de silicium intégrée haute densité comme fond de panier. Cette architecture permet l'intégration du pilote de panneau et des circuits logiques directement sur la même puce, minimisant ainsi la taille et maximisant la densité de pixels. Cela se traduit par une uniformité supérieure, un facteur de remplissage plus élevé et une consommation d'énergie ultra faible requise pour les appareils portables fonctionnant sur batterie.

Services de personnalisation et assurance qualité

En tant que partenaire B2B de confiance, nous reconnaissons la nécessité de solutions sur mesure et d'une fiabilité garantie.

Capacités de personnalisation : nous offrons une prise en charge complète pour la personnalisation mineure et majeure, y compris les ajustements du micrologiciel, les étalonnages spécifiques de la température de couleur, les modifications de l'interface et la prise en charge de l'intégration de modules spécialisés pour répondre parfaitement aux exigences de votre appareil.
Qualité et certifications : Nos processus de fabrication respectent strictement les normes internationales, notamment ISO 9001 et le respect des directives RoHS . Chaque OL049 écran Micro OLED est soumis à un contrôle de qualité rigoureux, comprenant un contrôle visuel et fonctionnel à 100 %, ainsi que des tests de cycle de température pour garantir une stabilité à long terme.

Commencez : demandez des spécifications et un devis

Élevez votre produit optique de nouvelle génération avec l' écran micro OLED haute luminosité OL049.

Demander un devis : Cliquez ici pour recevoir un devis compétitif pour les commandes groupées.

Contactez l’équipe de personnalisation : discutez de vos défis d’intégration uniques et des exigences des modules personnalisés.

Écran Micro OLED de 0,49 pouces (6)

Caractéristique générale

Paramètre	Spécification
Résolution	1920(H)* 1080(V)
Nombre de points	192010802 (2/3 SPR)
Taille des pixels	5,616 um* 5,616 um
Zone active	10,783 mm * 6,065 mm/0,49' diagonale
Luminance	1 800 cd/㎡ typique
Rapport de contraste	50000:1
Uniformité	>85%
Tension de fonctionnement	AVDD : 5,3 V ~ 5,5 V. AVEE : -4 ~ 5,5 V VDDI : 1,65 ~ 1,95 V
Consommation d'énergie (3 modes d'alimentation, 90 Hz, 1800 nits, VESA activé, mode roulant)	468mW
Niveaux de gris	256 ou 1024
Interface	MIPI
Fréquence d'images	60 Hz ~ 90 Hz
Poids	~1g
Température de fonctionnement	-20°C à +70°C
Température de stockage	-40°C à +80°C

Optique

Symbole	Paramètre	Min.	TypeP.	Max.	Unité
Luminosité	Tpanneau = 20°C ~50°C	1350	1800	2250	cd/m2
CR	Rapport de contraste blanc/noir	20000:1	50000:1	-	-
Uniformité	9 points d'uniformité	85	-	-	%
Chromaticité rouge	CIE193 1-x	0.625	0.655	0.685	-
Chromaticité rouge	CIE1931-Y	0.300	0.330	0.360
Chromaticité verte	CIE193 1-x	0.210	0.245	0.280
Chromaticité verte	CIE1931-Y	0.650	0.680	0.710
Chromaticité bleue	CIE193 1-x	0.120	0.150	0.180
Chromaticité bleue	CIE1931-Y	0.025	0.055	0.085
Chromaticité blanche	CIE193 1-x	0.298	0.313	0.328
Chromaticité blanche	CIE1931-Y	0.314	0.329	0.343
Gamme de couleurs	DC1-P3	80%	90%	-	-
Angle de vue	Décroissance de la luminance blanche jusqu'à 50 %	35°	-	-	-
Fréquence d'images	-	60	-	90	Hz
Consommation d'énergie	90 Hz, 1 800 nits, VESA DSC activé, Blanc complet, Pas de mise à l'échelle	-	468	515	mW

Remarque 1 : s'il n'y a pas de spécification, la spécification optique est spécifiée à 30 degrés Celsius.

Remarque 2 : Définition du système de mesure optique.

Les caractéristiques optiques doivent être mesurées dans une pièce sombre. La luminosité est mesurée comme la luminance maximale en plein blanc

motif (niveau de gris = 255) ;

图片透明底处理

Remarque 3 : Définition de l'uniformité au niveau de gris le plus élevé (255 ou 1023) et émission de droits de 100 %.

La zone active est divisée en 9 zones de mesure (voir Fig. 2). Chaque point de mesure est placé au

centre de chaque zone de mesure.

Uniformité de luminance (U) = Lmin/ Lmax

L------------Longueur de la zone active ; W----- Largeur de la zone active

Lmax : La luminance maximale mesurée de toutes les positions de mesure.

Lmin : La luminance minimale mesurée de toutes les positions de mesure.

图片透明底处理 (1)

CARACTÉRISTIQUES
Résolution	1920*1080
Rapport d'affichage	1609
Taille des pixels	5,6um
Zone active	10,783*6,065mm
de contraste Rapport	50 000 : Type IT
Luminance	1800cd/m⊃2 ; type
de poudre à 100% duty.1800nits Consommation	468 mw@VESA DSC,Rolling.4power
de couleurs Gamme	>90%DCI-P3
Interface	MIPI (1 port D-PHY). VESA DSC3:1
Fréquence d'images	60 ~ 90 Hz

STRUCTURE DU PRODUIT Dessin du module

Qu'est-ce que le module d'affichage Micro-OLED 0,49 pouces OL049 ?

OL049 est un module d'affichage Micro-OLED compact de 0,49 pouces pour les applications d'affichage à proximité de l'œil. Il peut être évalué pour les casques AR/VR compatibles, les viseurs électroniques, les dispositifs d'inspection industrielle et d'autres systèmes optiques compacts.

Quelle résolution l'écran OL049 prend-il en charge ?

La spécification de référence OL049 répertorie une résolution de 1920 × 1080. Les performances finales de l'image dépendent du système optique complet, du matériel hôte et de la configuration de l'écran.

Quelle est la luminance typique de l'écran Micro-OLED OL049 ?

La luminance typique est de 1 800 cd/m². La valeur maximale est indiquée jusqu'à 2 250 cd/m² dans les conditions de mesure optique spécifiées.

Quelle fréquence d'images l'OL049 prend-il en charge ?

OL049 prend en charge une plage de fréquence d'images de 60 à 90 Hz. La fréquence d'images de fonctionnement réelle dépend du système hôte, de la configuration de l'interface et du mode d'affichage sélectionné.

Quelle interface l'OL049 utilise-t-il ?

L'OL049 utilise une interface MIPI. Les clients doivent vérifier la compatibilité MIPI, la configuration des voies, le timing et les exigences côté hôte pendant la phase d'intégration.

Combien pèse le module d'affichage OL049 ?

Les informations produit de premier niveau indiquent que le poids de l'OL049 est inférieur à 20 g. Le poids final du système dépendra du moteur optique, du boîtier, du câble et des autres composants intégrés.

L'OL049 comprend-il une batterie, un appareil photo, un haut-parleur ou un microphone ?

Selon les informations générales sur le produit, l'OL049 n'a pas de caméra, de haut-parleur, de batterie ou de microphone. Il est répertorié comme un module d'affichage externe qui doit être intégré dans un système hôte compatible.

Quelles applications peuvent utiliser le module Micro-OLED OL049 ?

L'OL049 peut être évalué pour les casques AR/VR, les systèmes d'affichage proche de l'œil, les viseurs électroniques, les équipements d'inspection industrielle et d'autres dispositifs optiques compacts. L'adéquation finale doit être confirmée en fonction des exigences optiques, mécaniques, électriques et thermiques de l'application.

L'OL049 peut-il être personnalisé ?

Les exigences d'intégration spécifiques au projet peuvent être discutées avec Sotech. L'étendue de la personnalisation disponible dépend du produit cible, des exigences d'interface, de la conception optique, des contraintes mécaniques et du plan de production.
